468
6.1
1
Manipolazione di pr
ofili

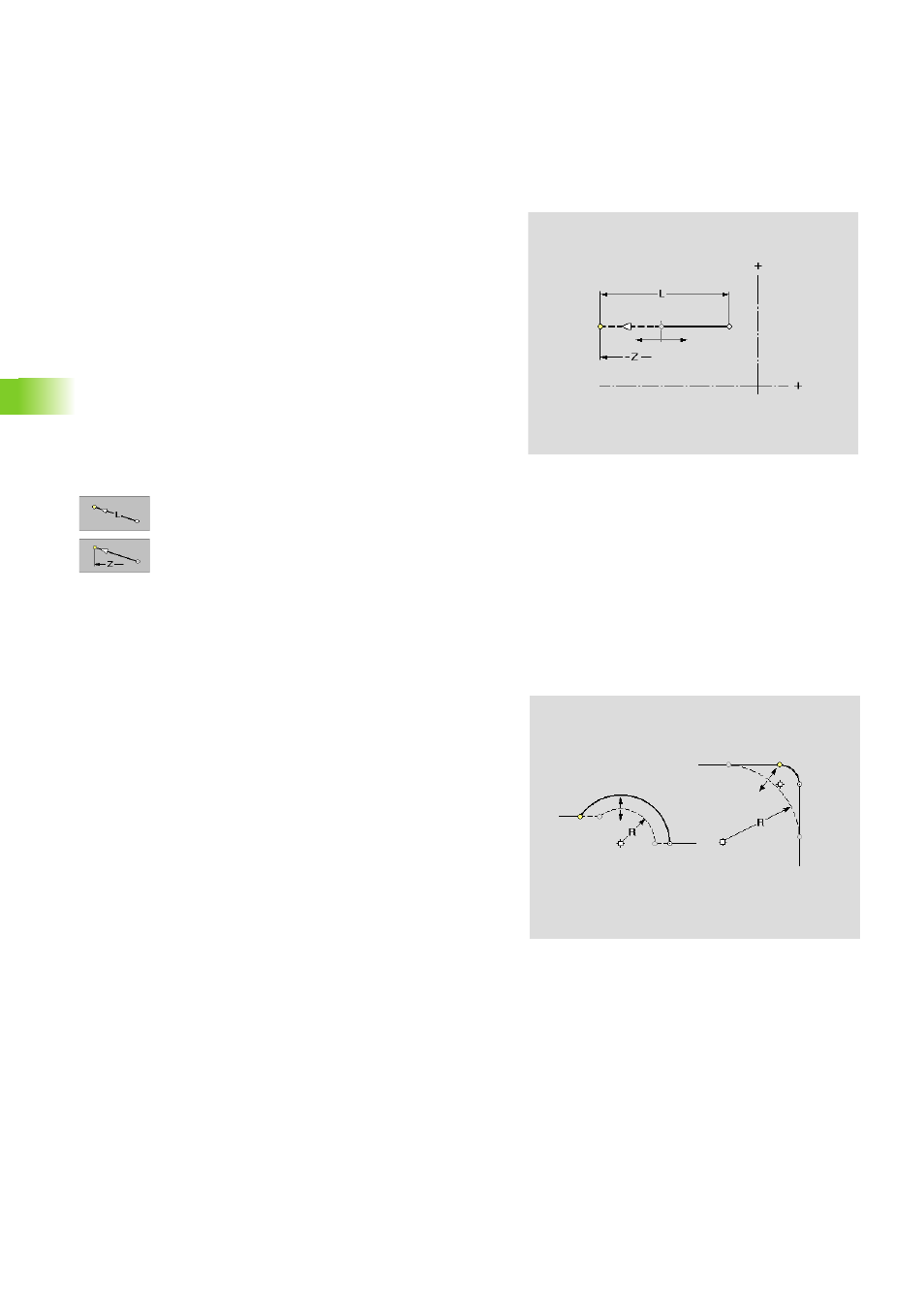

Rifinitura – Lunghezza del profilo
Con questa funzione si modifica la lunghezza del profilo. Si seleziona
l'elemento da modificare e un "elemento di compensazione".
Modifica lunghezza del profilo:
U Selezionare "Manipolazione > Rifinitura > Lunghezza
profilo" nel menu Pezzo finito.
U Attivare l'elemento da modificare. TURN PLUS
propone un "elemento di compensazione".
U Attivare l'elemento di compensazione. TURN PLUS
apre la finestra di dialogo "Modifica lunghezza di
elemento lineare".
U Immissione nuova lunghezza, o
U nuovo punto finale in Z.
U TURN PLUS integra la modifica e rappresenta il profilo
manipolato. La modifica può essere confermata
(softkey "Conferma") o respinta (tasto "ESC").
Rifinitura – Raggio di un arco di cerchio
Con questa funzione si modifica il raggio di un arco di cerchio.
Modifica raggio dell'arco:
U Selezionare "Manipolazione > Rifinitura > Raggio" nel menu Pezzo
finito.
U Attivare l'elemento da modificare. TURN PLUS apre la finestra di
dialogo "Modifica raggio".
U Immettere il nuovo raggio. TURN PLUS integra la modifica e
rappresenta il profilo manipolato. La modifica può essere
confermata (softkey "Conferma") o respinta (tasto ESC).
Parametri
L Lunghezza o punto finale dell'elemento lineare modificato
Z Lunghezza o punto finale dell'elemento lineare modificato
Parametri
R Raggio
