HEIDENHAIN CNC PILOT 4290 3

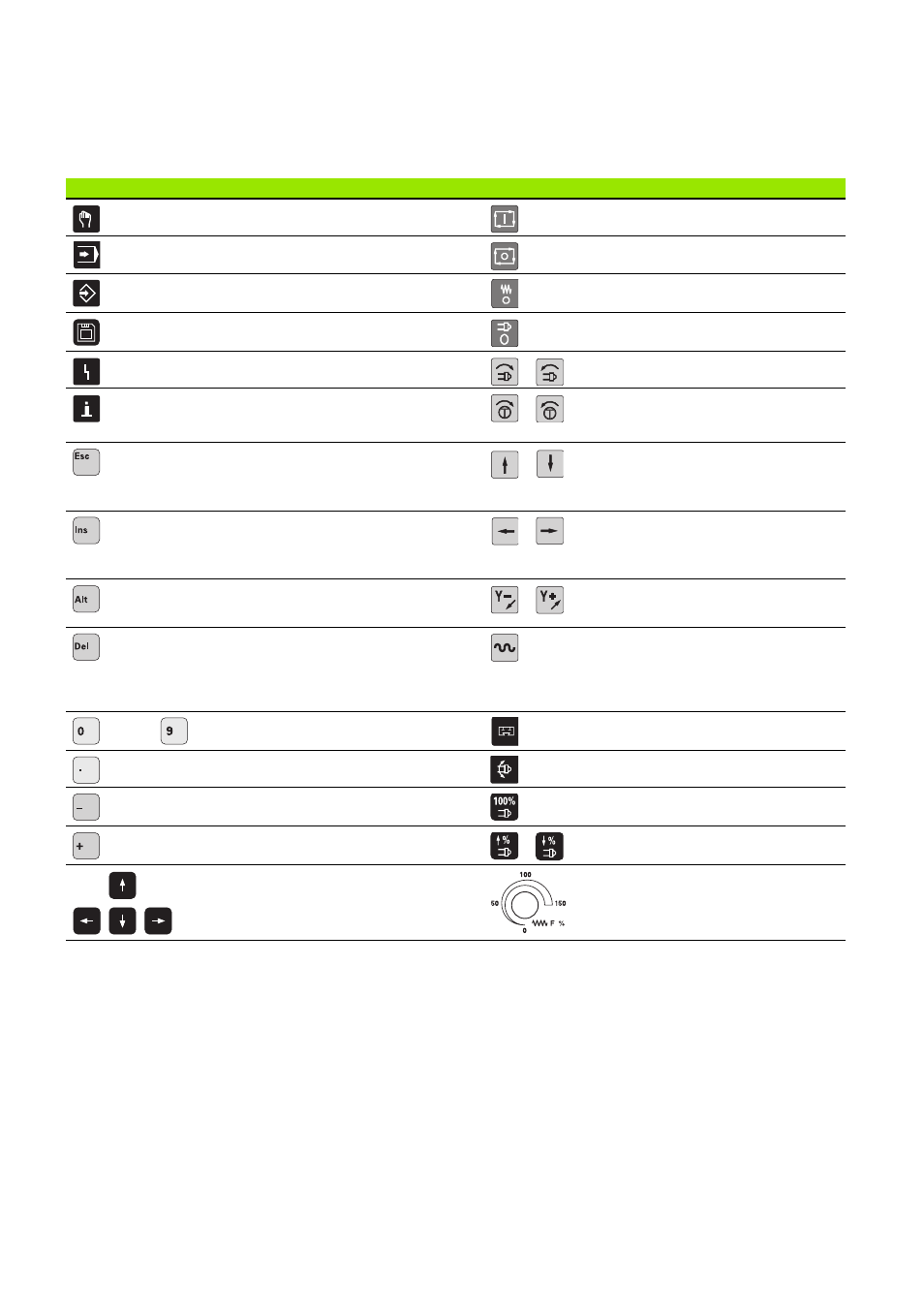

Tastiera immissione dati Pannello di comando macchina
Modo operativo Comando manuale Start ciclo
Modo operativo Automatico Stop ciclo
Modi operativi programmazione (DIN PLUS,
Simulazione, TURN PLUS) Arresto avanzamento
Modi operativi di organizzazione (Parametri, Service,
Trasferimento) Arresto mandrino
Visualizzazione stato errore Mandrino On – direzione M3/M4
Chiamata sistema Info Comando mandrino "a impulsi" – direzione
M3/M4 (il mandrino ruota fino a quando si
preme il tasto.)
ESC (escape = inglese indietro, uscita)
„ un livello di menu indietro
„ chiusura della finestra di dialogo, senza salvare i dati
Tasti di direzione +X/–X
INS (insert = inglese inserisci)
„ inserisci elemento della lista
„ chiusura della finestra di dialogo, salvando i dati
Tasti di direzione +Z/–Z
ALT (alter = inglese modifica)
„ modifica elemento della lista
Tasti di direzione +Y/–Y
DEL (delete = inglese cancella)
„ cancella l'elemento della lista
„ cancella il carattere selezionato oppure collocato a
sinistra del cursore
Tasto Rapido
. . . Cifre per l'inserimento di valori e
selezione di softkey Tasto di cambio slitta
Punto decimale Tasto di cambio mandrino
Inserimento del segno meno Numero di giri del mandrino al valore
programmato
Tasto "Proseg." per funzioni speciali (ad es. marcatura) Aumento/riduzione del 5% del numero di
giri del mandrino
Tasti cursore Manopola del potenziometro di
avanzamento
