552
6.16 Gr
afica di contr
o
llo

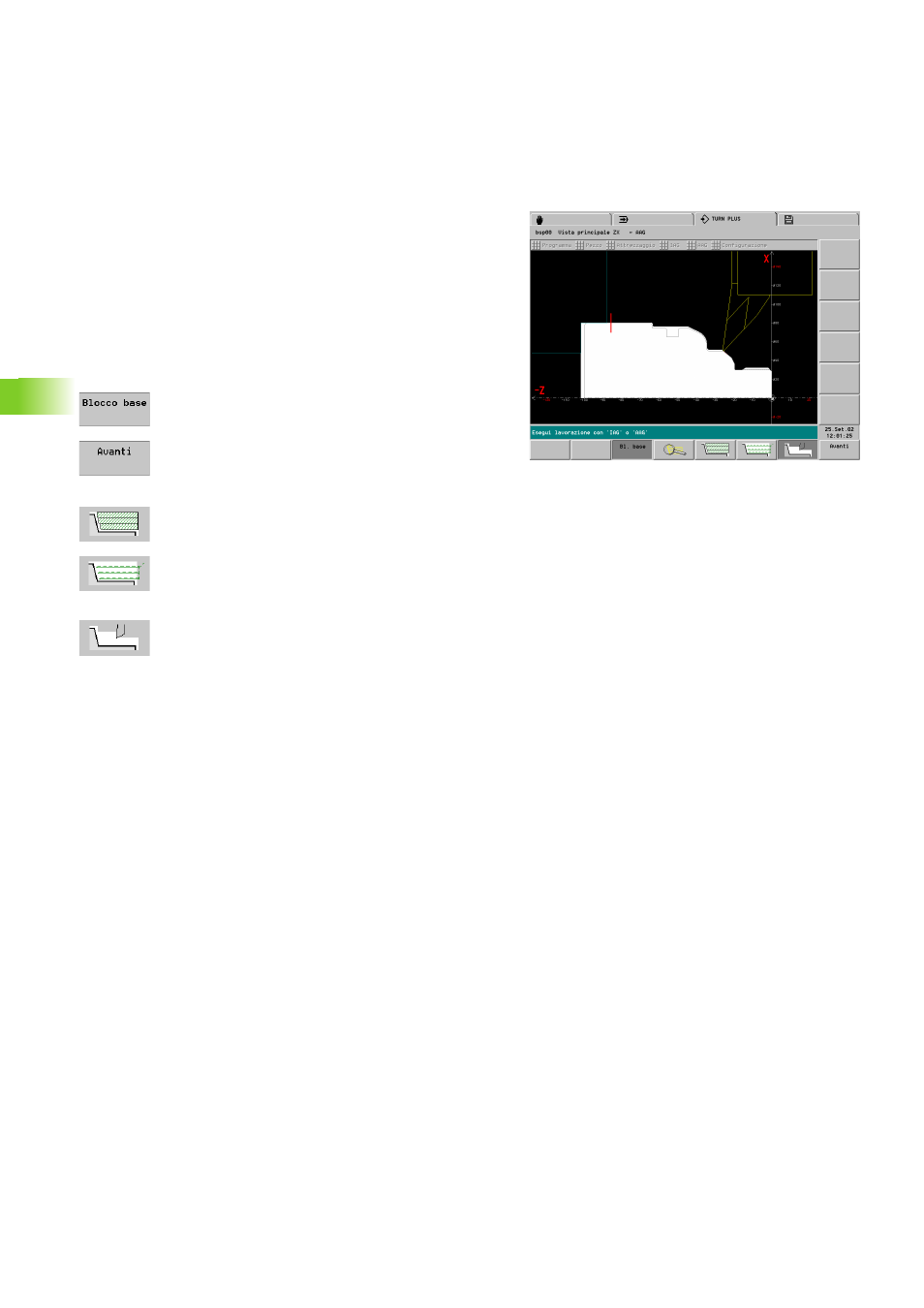

Modo d'uso della grafica di controllo
La rappresentazione dei percorsi utensile e il modo simulazione
possono essere impostati nella configurazione (vedere
"Configurazione della grafica di controllo" a pagina 554) o tramite
softkey.
Dimensione finestra
In caso di più finestre sullo schermo:
U Premere il tasto ".". La grafica di controllo commuta tra "Dimensione
finestra massima" e "Rappresentazione a più finestre".
Esecuzione della grafica di controllo
U Softkey attivo: TURN PLUS si arresta dopo ogni
percorso
U Esecuzione del percorso successivo
Rappresentazione dei percorsi
U Traccia di taglio: rappresenta tratteggiata la superficie
attraversata dalla "zona tagliente" dell'utensile.
U Rappresentazione a linee: rappresenta i percorsi di
avanzamento con una linea inserita (riferimento:
punta teorica del tagliente).
U Grafica a raschiatura: "Asporta truciolo" (raschia) la
superficie percorsa dalla "zona tagliente" dell'utensile.
