HEIDENHAIN CNC PILOT 4290 47
2.1 Int
e
rf
accia ut
ent
e

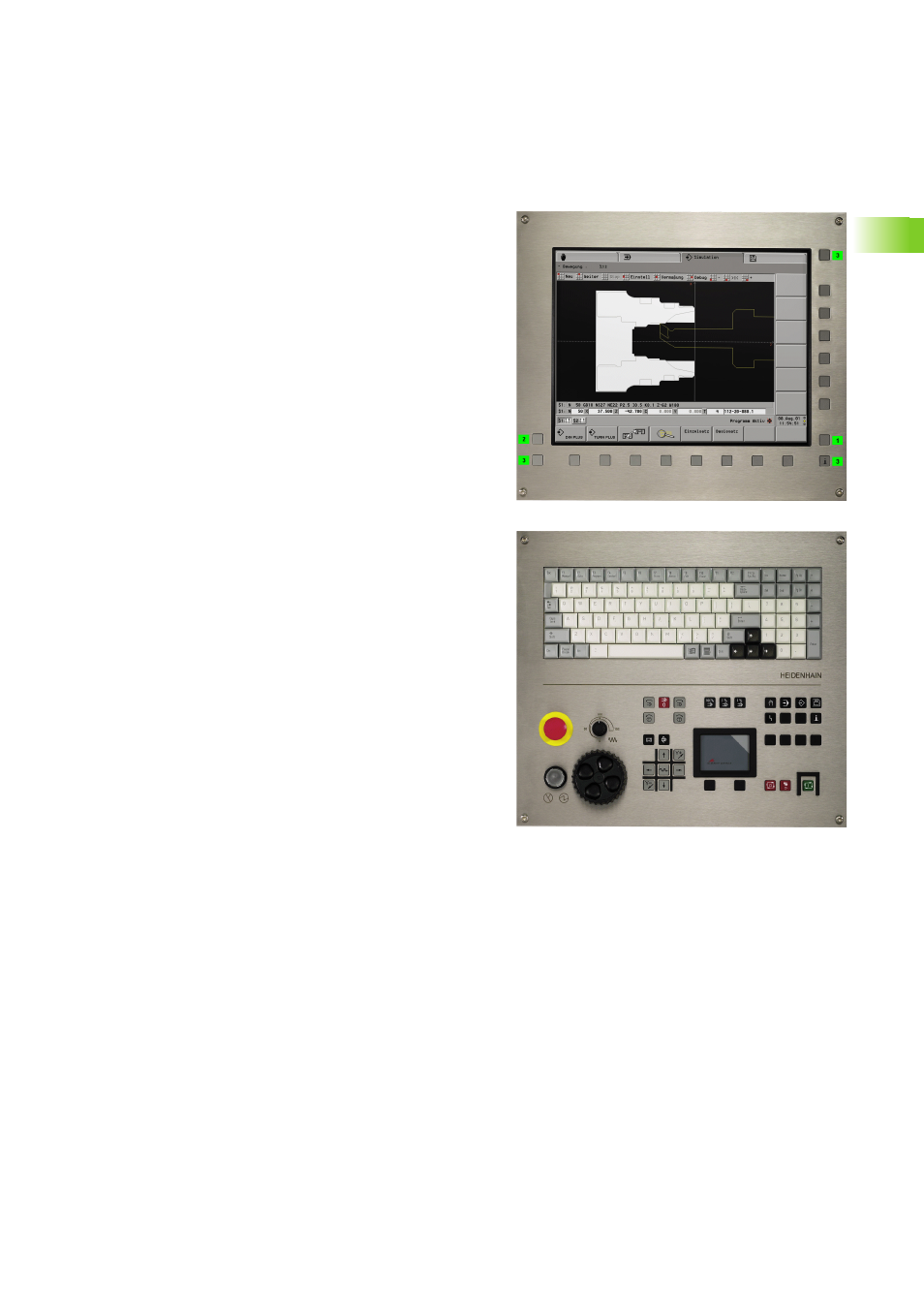

Elementi di comando
Elementi di comando del CNC PILOT:
„ Schermo con
„ Softkey orizzontali e verticali: il significato è indicato sopra oppure
accanto ai softkey.
„ Tasto supplementare 1: funzione del tasto ESC
„ Tasto supplementare 2: funzione del tasto INS
„ Tasti supplementari 3: tasti PLC
„ Pannello operativo con
„ Tastiera alfanumerica
„ Tasti per la selezione del modo operativo
„ Touchpad: per il posizionamento del cursore (selezione di menu
o softkey, selezione da liste, selezione di campi di immissione
ecc.)
„ Pannello di comando macchina con
„ elementi di comando per l'esercizio manuale e automatico del
tornio (tasti di ciclo, tasti di direzione manuale, ecc.)
„ Volantino per il posizionamento esatto nel modo manuale
„ Manopola del potenziometro di avanzamento
Istruzioni di comando per il touchpad: di regola si impiega il
touchpad in alternativa ai tasti cursore. Nel seguito i tasti sotto il
touchpad vengono denominati tasto mouse sinistro ovvero destro.
Le funzioni e il modo d'uso dei tasti sono simili a quelli del mouse nei
sistemi WINDOWS.
„ Singolo clic sul tasto sinistro del mouse o singolo tocco sul tasto
mouse:
„ Posiziona il cursore in liste o finestre di immissione.
„ Attiva opzioni, softkey o pulsanti.
„ Doppio clic sul tasto sinistro del mouse o doppio click sul tasto
mouse:
„ Attiva l'elemento selezionato nelle liste (attiva la finestra di
immissione).
„ Singolo click sul tasto mouse destro:
„ Corrisponde al tasto ESC. Presupposto: il tasto ESC è ammesso
nella situazione data (per esempio un livello di menu superiore).
„ Stessa funzione come il tasto sinistro del mouse nella selezione di
softkey, o pulsanti.
