Finitura – standard di lavorazione
Finitura – tolleranze utensile

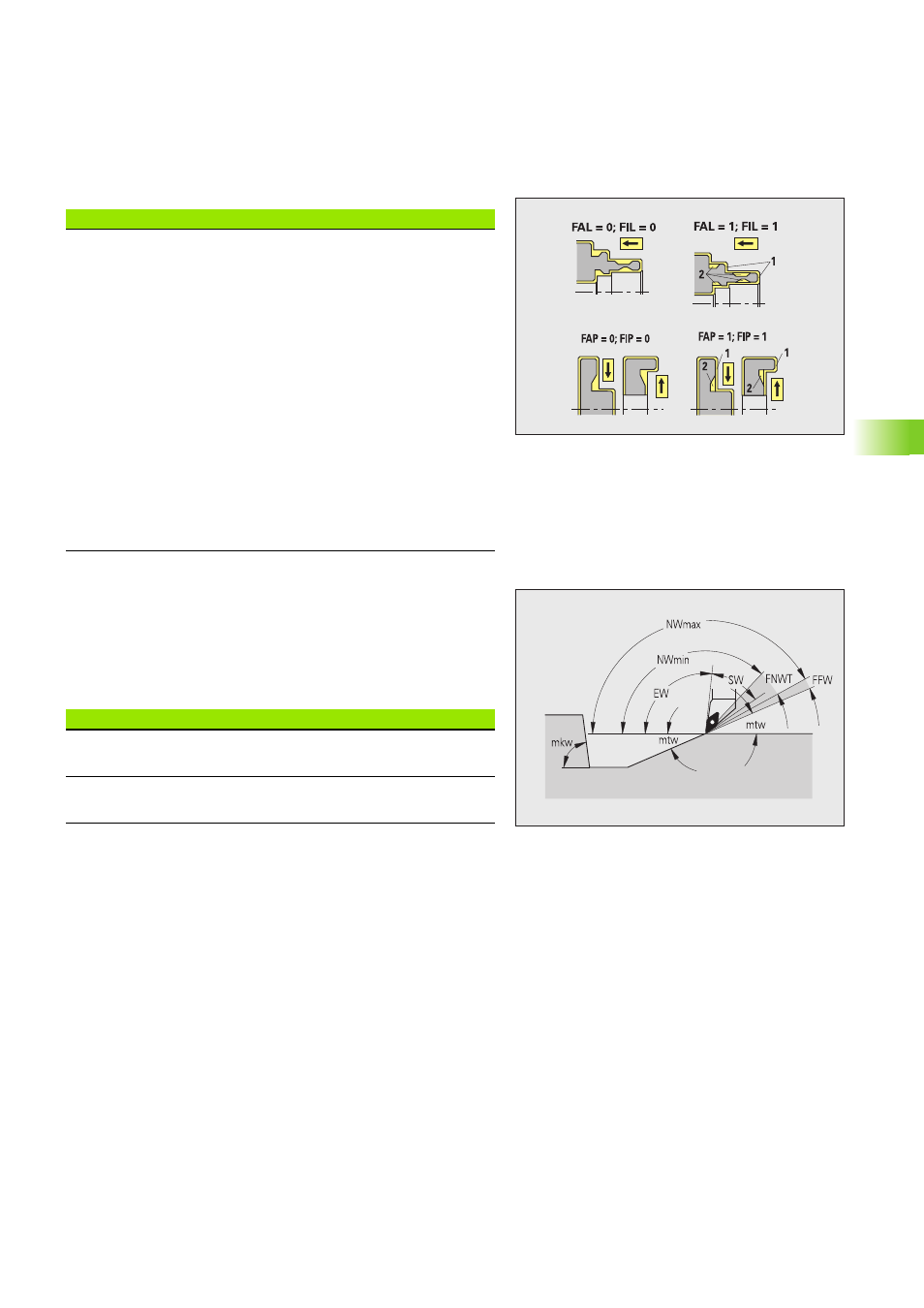

Per la selezione dell'utensile si applica:
„ Angolo di registrazione (EW): EW >= mkw
(mkw: angolo di profilo positivo)
„ Angolo di registrazione (EW) e della punta (SW):
NWmin < (EW+SW) < NWmax
„ Angolo secondario (FNWT): FNWT = NWmax – NWmin
Standard di lavorazione
„ Standard/completo – esterno/assiale [FAL]
„ Standard/completo – interno/assiale [FIL]
„ Standard/completo – esterno/radiale [FAP]
„ Standard/completo – interno/radiale [FIP]
Lavorazione delle aree profilo con:
„ 0 – Finitura completa: TURN PLUS cerca l'utensile ottimale
per la lavorazione dell'area profilo completa.
„ 1 – Finitura standard
„ Viene eseguita con priorità con utensili per finitura
standard. Tornitura automatica e scarico vengono lavorati
con l'utensile adatto.
„ Se l'utensile standard non è adatto per tornitura automatica
e scarico, TURN PLUS suddivide in lavorazioni standard e
lavorazione degli elementi geometrici.
„ Se la suddivisione in lavorazione standard ed elementi
geometrici non ha successo, TURN PLUS passa alla
"lavorazione completa".
Tolleranze utensile
Tolleranza angolo secondario [FNWT]
Campo di tolleranza per tagliente secondario
Angolo di scarico [FFW]
Differenza minima profilo – tagliente secondario
