510
6.14 Gener
a
zione int
e
ra
tt
iv
a del piano di la
v
o
ro
(IA
G
)

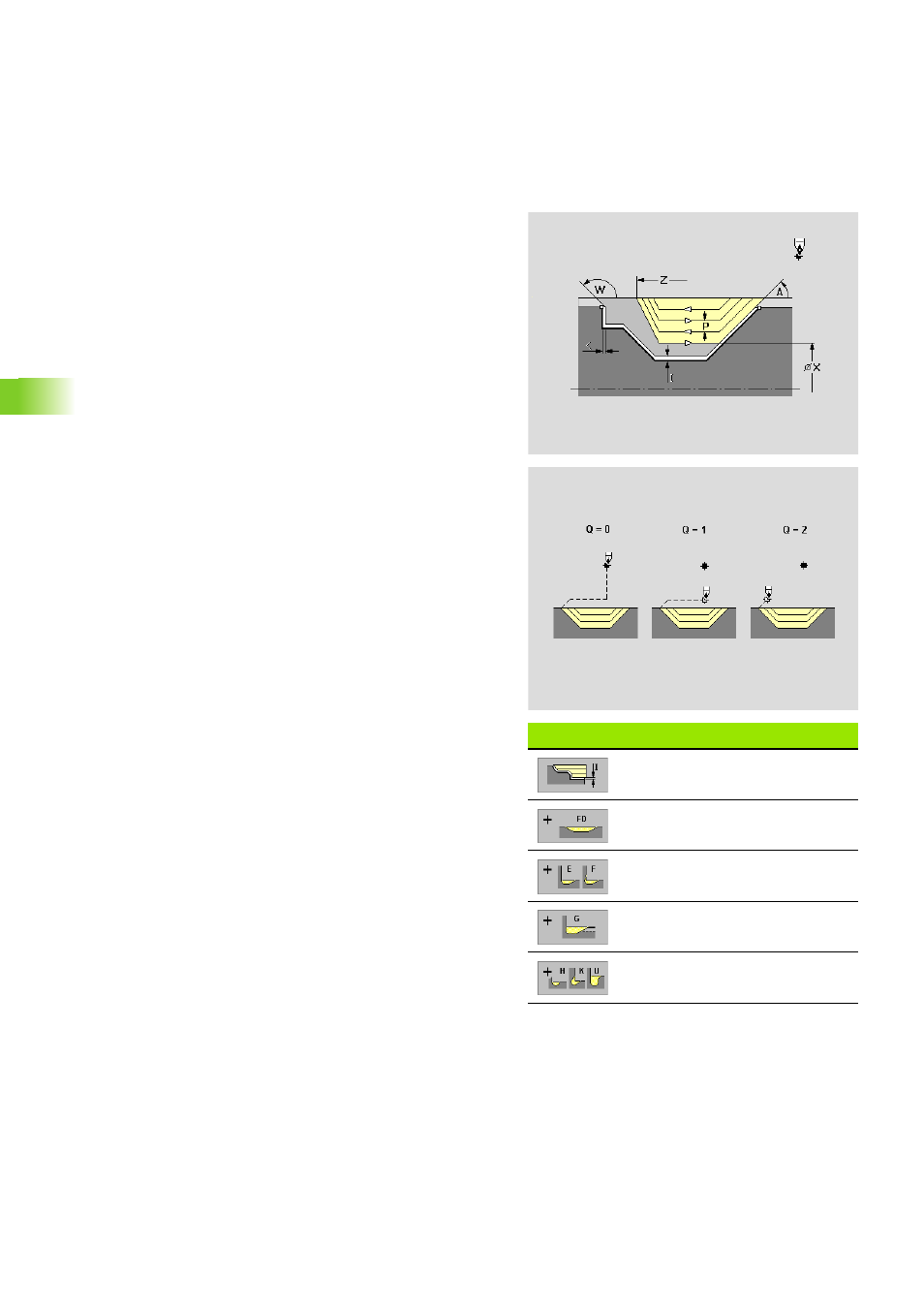

Sgrossatura svuotamento – utens. neutro (G835)
La IAG genera il ciclo G835 per l'area del profilo attivata.
Softkey "Sgrossatura"
Sovrametallo assiale/sovrametallo
costante
Lavorazione tornitura FD
Lavorazione scarichi E ed F
Lavorazione scarichi G
Lavorazione scarichi H, K e U
Parametri
P Profondità di taglio (incremento massimo)
A Angolo di avvicinamento – riferimento: asse Z (default: 0°/180°)
W Angolo di allontanamento – riferimento: asse Z (default:
90°/270°)
X Limitazione di taglio
Z Limitazione di taglio
I Dipende dall'impostazione softkey:
„ Sovrametallo assiale
„ Sovrametallo costante (genera "Sovrametallo G58" prima del
ciclo)
K Sovrametallo radiale
Penetrazione (lavorazione profili incavati) ?
„ Sì
„ No
E Avanzamento in penetrazione ridotto con profili incavati
Asportazione truciolo bidirezionale
„ Sì: asportazione truciolo con ciclo G835
„ No: asportazione truciolo con ciclo G830
Q Tipo di svincolo a fine ciclo
„ Q=0: ritorno al punto di partenza (prima in direzione Z poi X)
„ Q=1: posizionamento davanti al profilo finito
„ Q=2: sollevamento a distanza di sicurezza e arresto
Scarico. L'impostazione avviene tramite softkey.
