HEIDENHAIN CNC Pilot 4290 V7.1 - Manuale (Pagina 624)

624
8.1 Banca dati ut
ensili

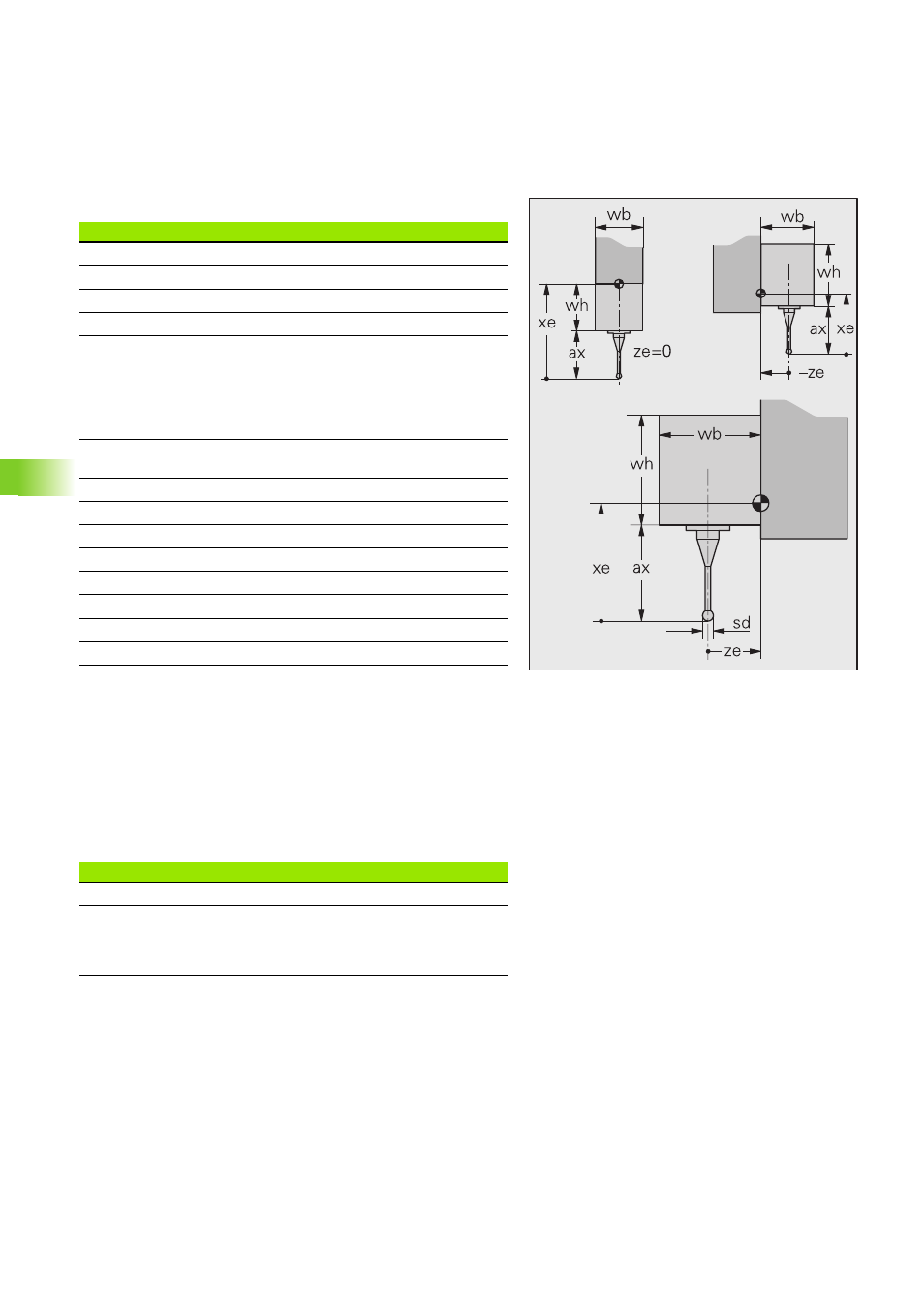

Parametri sistemi di manipolazione pezzo e tastatori
Utensile di esempio: tipo 811
Utensili multipli, monitoraggio di durata
Gli utensili da tornio con più taglienti (massimo 5) vengono denominati
utensili multipli. Nella banca dati utensili ciascun tagliente viene
descritto con un record di dati. Inoltre viene formata una "catena
chiusa" con tutti i taglienti dell'utensile multiplo.
Dichiarare uno dei taglienti come tagliente principale, gli altri come
taglienti secondari. Nella lista utensili viene dichiarato solo il tagliente
principale.
Parametri finestra di dialogo 1 G S TP
ID: numero ID utensile • • •
Quota X, Z, Y (xe, ze, ye): quote impostate • – –
Dispon.: disponibilità fisica • – –
D.stelo (sd): diametro stelo – • –
Ut. Multi: utensile multiplo (vedere
"Programmazione utensili" a pagina 121)
„ no: nessun utensile multiplo
„ princ: tagliente principale
„ sec: tagliente secondario
• – –
M-ID: numero ID del "tagliente successivo" con ut.
multipli • – –
P.UT. DIN: tipo di supporto utensile – • –
Alt. P.UT. (wh): altezza del supporto utensile – • –
Larg. P.UT. (wh): larghezza del supporto utensile – • –
Lung.spog. (ax): lunghezza di sporgenza – • –
Numero immagine – • –
Tipo di attacco
Mag(azin) Code: attualmente non utilizzato
Mag(azin) Attr(ibut): attualmente non utilizzato
Parametri finestra di dialogo 3
Mag(azin) Code: attualmente non utilizzato
Mag(azin) Attr(ibut): a partire dalla versione software 625 952-05.
Con predisposizione del costruttore della macchina, il parametro dei
trattamenti speciali dell'utensile può essere impiegato al cambio
utensile (ad esempio per la pulizia dell'utensile).
