HEIDENHAIN CNC PILOT 4290 39
1
.4 Pr
incipi f
ondamentali
1.4 Principi fondamentali

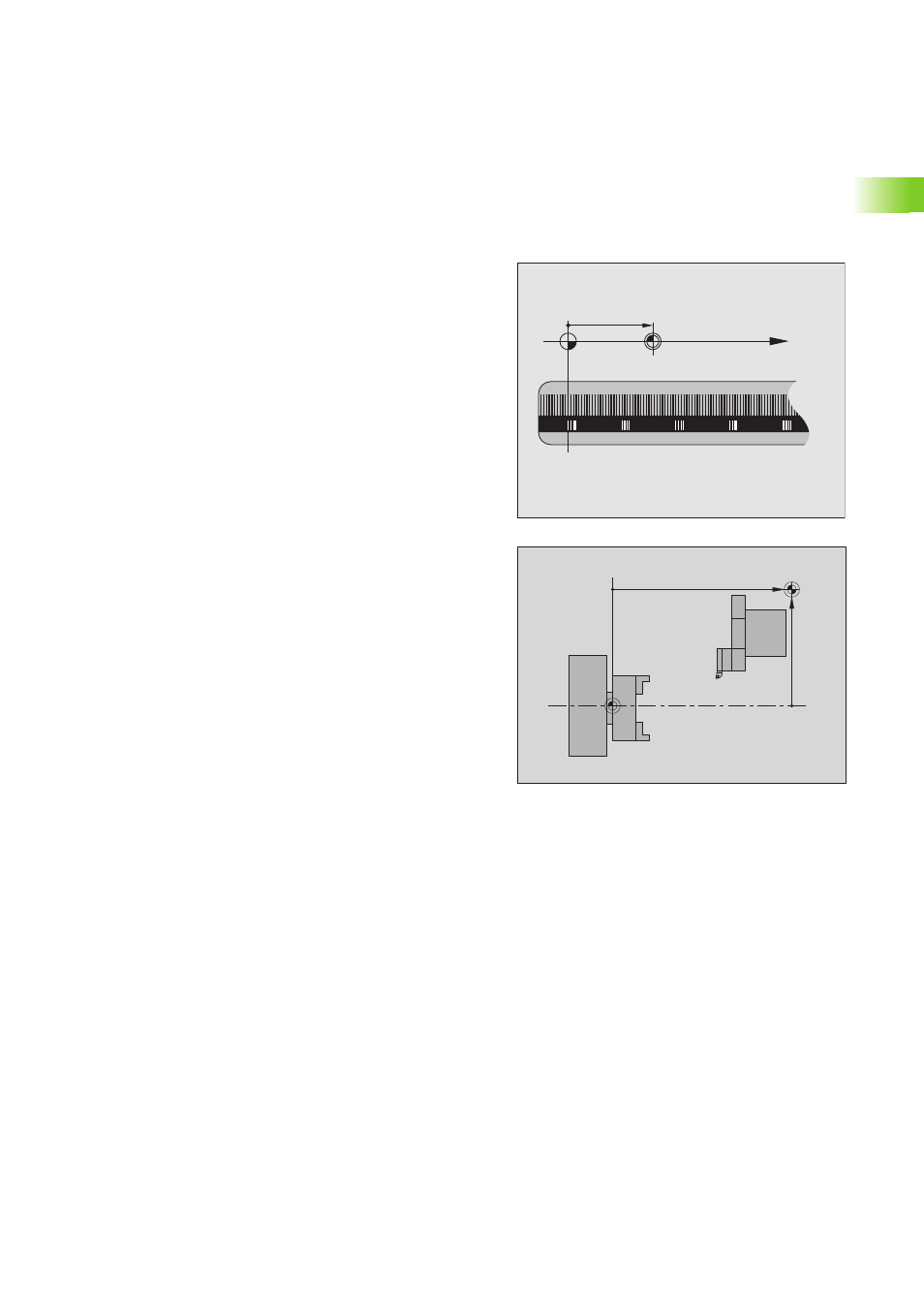

Sistemi di misura e indici di riferimento
Sugli assi della macchina sono previsti sistemi di misura che rilevano
le posizioni della slitta oppure dell'utensile. Quando un asse si muove,
il relativo sistema di misura genera un segnale elettrico dal quale il
controllo calcola l'esatta posizione dell'asse.
In caso di interruzione della tensione la correlazione tra la posizione
degli assi e la posizione reale calcolata va persa. Per poter ristabilire
questa correlazione, i sistemi di misura incrementali sono provvisti di
indici di riferimento. Al superamento di un indice di riferimento il
controllo riceve un segnale che definisce un punto di riferimento fisso
della macchina. In questo modo il CNC PILOT è in grado di ristabilire la
correlazione tra la posizione reale e la posizione attuale della macchina.
Con i sistemi di misura lineari e indici di riferimento a distanza
codificata, gli assi devono essere spostati al massimo di 20 mm, con i
sistemi di misura angolari al massimo di 20°.
Con i sistemi di misura assoluti, dopo l'accensione viene trasmesso al
controllo un valore di posizione assoluto. In questo modo viene
ristabilita subito dopo l'accensione, senza spostamento degli assi, la
correlazione tra la posizione reale e la posizione attuale della slitta della
macchina.
X (Z,Y)
X
MP
Zref
Xref
M
