HEIDENHAIN CNC PILOT 4290 425
6.8 Pr
ofili asse C

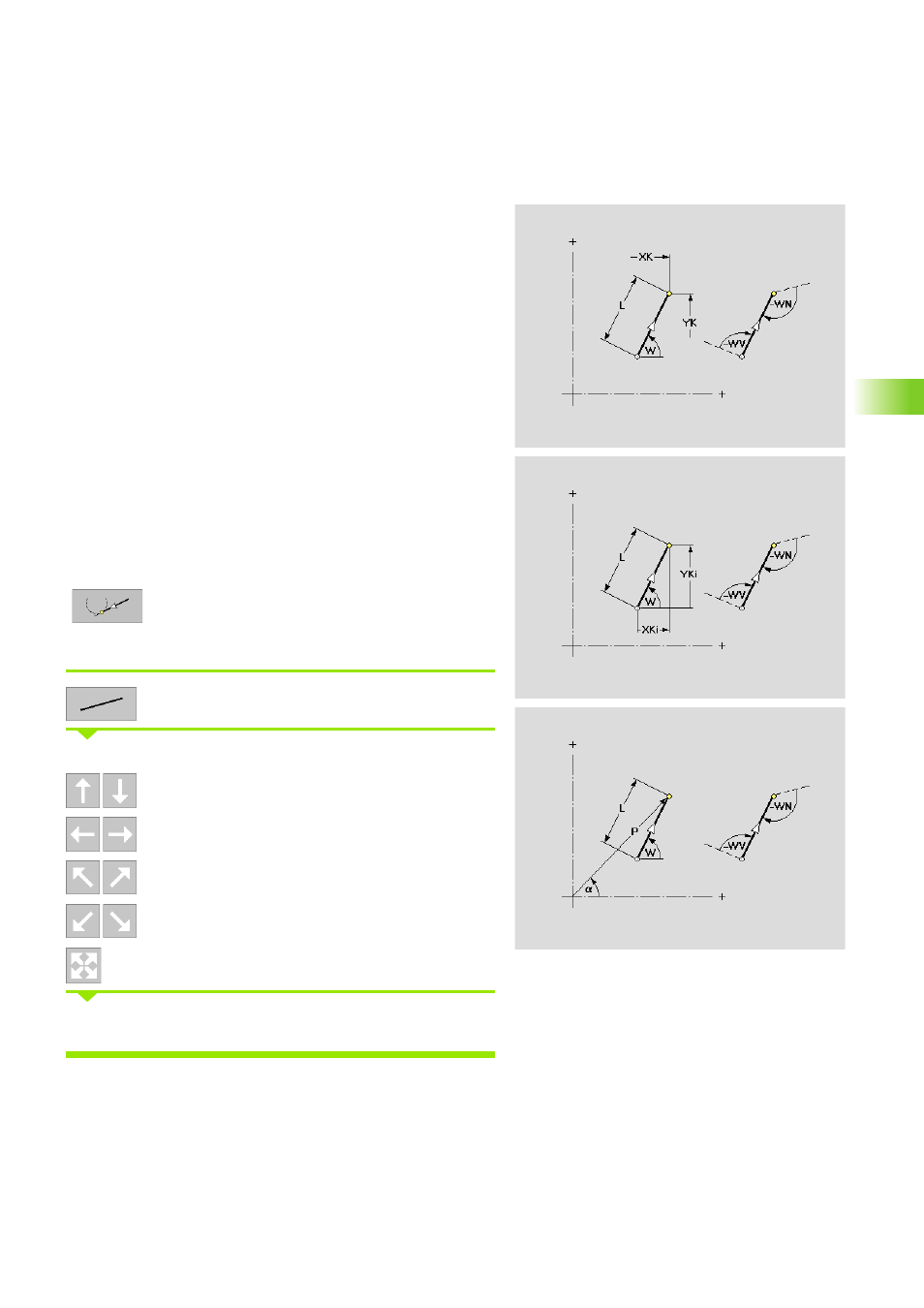

Superficie frontale o posteriore: elemento lineare
La funzione definisce un elemento lineare sulla superficie frontale/
posteriore.
Definizione di elemento lineare:
Richiamare il menu Elemento lineare
Selezionare la direzione dell'elemento lineare:
Elemento lineare verticale
Elemento lineare orizzontale
Elemento lineare inclinato
Elemento lineare inclinato
Elemento lineare in direzione qualsiasi
Quotare l'elemento lineare e definire l'arrotondamento verso
l'elemento successivo.
Parametri
XK Punto finale in coordinate cartesiane
YK Punto finale in coordinate cartesiane
XKi Distanza tra punto iniziale e punto finale
YKi Distanza tra punto iniziale e punto finale
a Punto finale in coordinate polari (riferimento angolo: asse XK
positivo)
P Punto finale in coordinate polari
W Angolo dell'elemento lineare (riferimento: vedere la grafica di
supporto)
WV Angolo in senso antiorario rispetto all'elemento precedente.
Arco come elemento precedente: angolo rispetto alla
tangente
WN Angolo in senso antiorario rispetto all'elemento successivo.
Arco come elemento successivo: angolo rispetto alla
tangente
L Lunghezza dell'elemento
tangenziale/non tangenziale: arrotondamento verso il
successivo elemento di profilo.
