HEIDENHAIN CNC Pilot 4290 V7.1 - Manuale (Pagina 170)

170
4.9 Pr
ofili asse C – Pr
incipi f
ondamentali

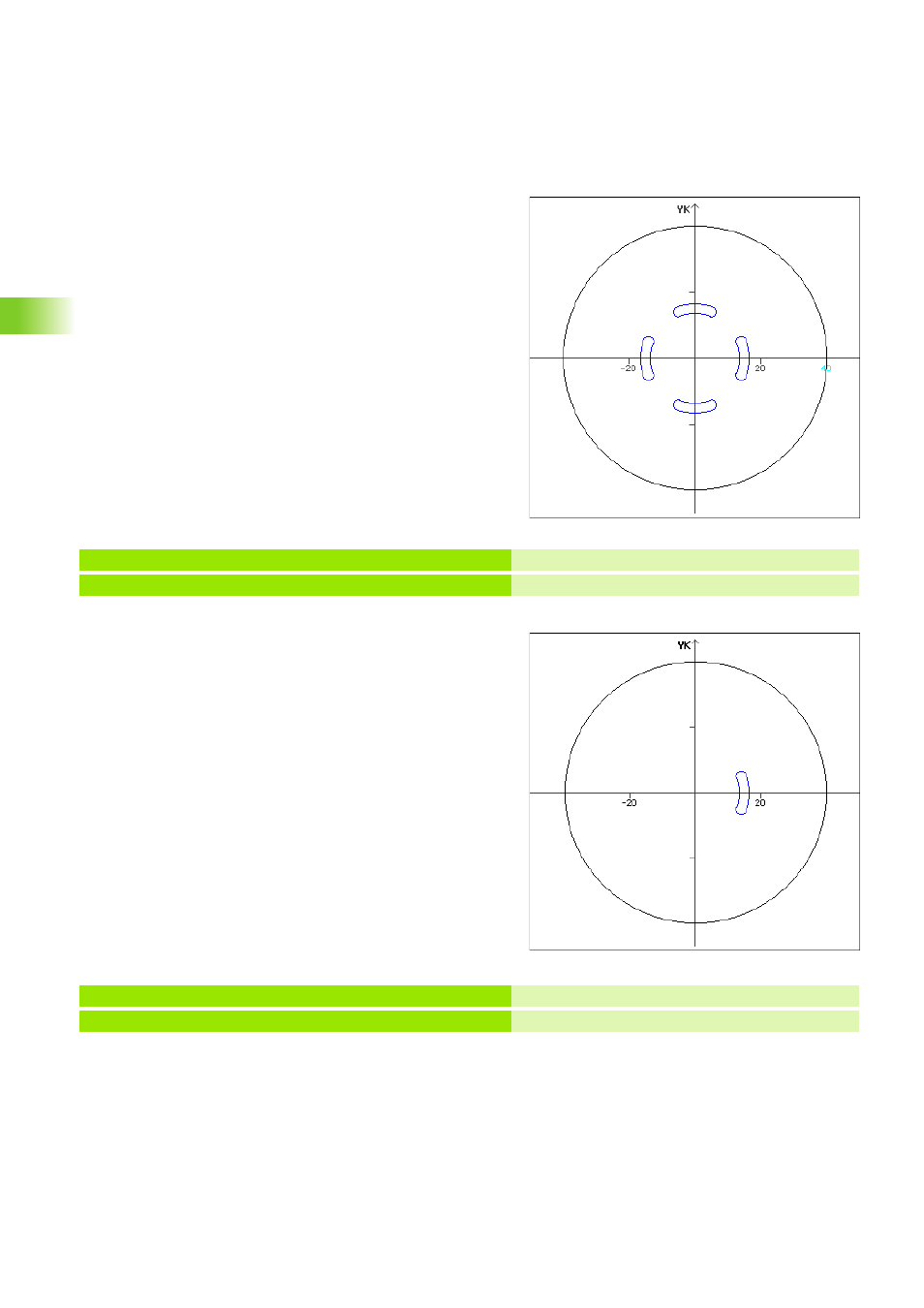

Mezzeria della scanalatura come riferimento e posizione normale
Programmazione:
„ centro sagoma = centro curva
„ raggio sagoma = raggio curva
„ posizione normale
Queste istruzioni abbinano le scanalature alla distanza "raggio sagoma"
intorno al centro sagoma.
Esempio: mezzeria della scanalatura come riferimento, posizione
normale
Mezzeria della scanalatura come riferimento e posizione originale
Programmazione:
„ centro sagoma = centro curva
„ raggio sagoma = raggio curva
„ posizione originale
Queste istruzioni abbinano tutte le scanalature alla stessa posizione.
Esempio: mezzeria della scanalatura come riferimento, posizione
originale
N.. G402 Q4 K30 A0 XK0 YK0 H0 Sagoma circolare, posizione normale
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Scanalatura circolare
N.. G402 Q4 K30 A0 XK0 YK0 H1 Sagoma circolare, posizione originale
N.. G303 I0 J0 R15 A-20 W20 B3 P1 Scanalatura circolare
