4.5 Descrizione parte grezza

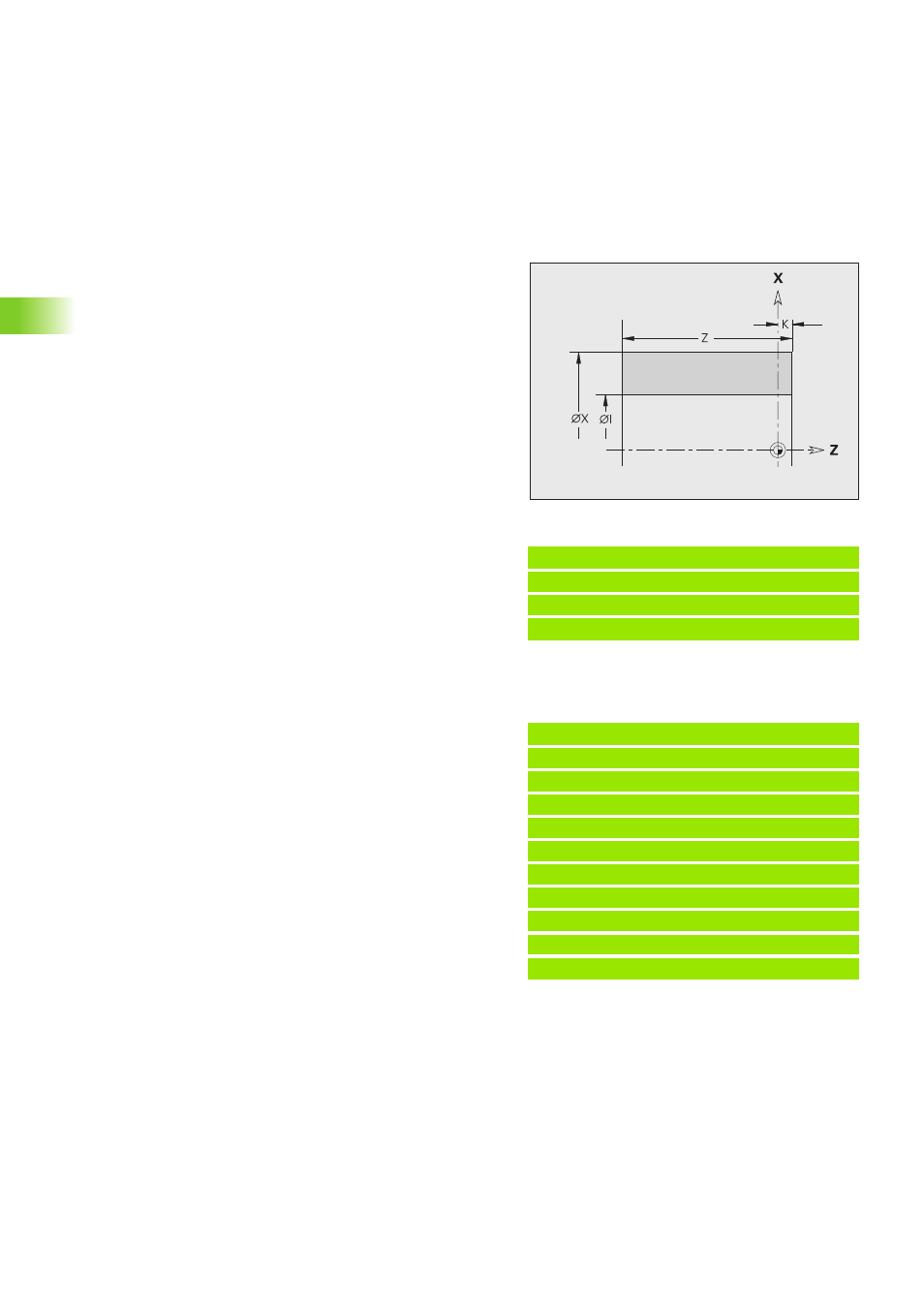

Cilindro/Tubo G20-Geo
L'istruzione G20 definisce il profilo di un cilindro/cilindro cavo.
Parte di fusione G21-Geo
L'istruzione G21 genera il profilo del pezzo grezzo dal profilo del pezzo
finito, più il "sovrametallo equidistante P".
Esempio: G20-Geo
. . .
BLANK [ PEZZO GREZZO ]
N1 G20 X80 Z100 K2 I30 [Cilindro cavo]
. . .
Parametri
X „ Diametro cilindro/cilindro cavo
„ Diametro circonferenza in caso di pezzo grezzo poligonale
Z Lunghezza pezzo grezzo
K Lato destro (distanza origine pezzo – lato destro)
I Diametro interno per cilindro cavo
Esempio: G21-Geo
. . .
BLANK [ PEZZO GREZZO ]
N1 G21 P5 Q1 [Parte di fusione grezza]
. . .
FINISHED [ PEZZO FINITO ]
N2 G0 X30 Z0
N3 G1 X50 B-2
N4 G1 Z-40
N5 G1 X65
N6 G1 Z-70
. . .
Parametri
P Sovrametallo equidistante (riferimento: profilo pezzo finito)
Q Foro si/no (default: 0)
„ Q=0: senza foro
„ Q=1: con foro
