8.1 Banca dati ut
ensili

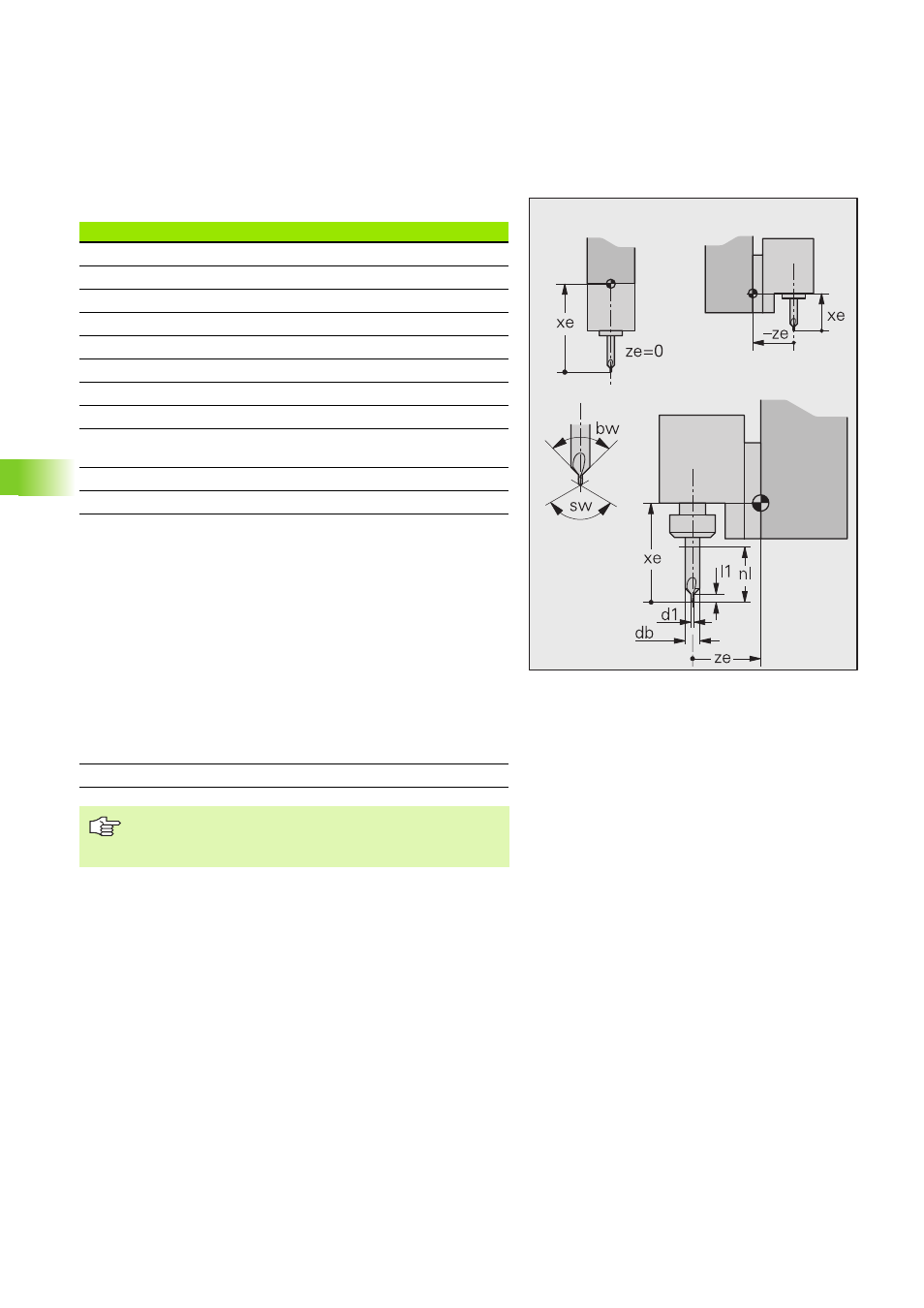

Parametri utensile per forare
Utensile di esempio: tipo 311
Parametri finestra di dialogo 1 G S TP
ID: numero ID utensile • • •
Quota X, Z, Y (xe, ze, ye): quote impostate • – –
Diam. (db): diametro punta • • •
Ang.for. (bw): angolo di foratura • • •
A.affil (sw): angolo della punta • • •
Diam.perno (d1): diametro del perno • • •
Lung.perno (l1): lunghezza del perno • • •
Ang.pos. (rw): angolo di posizione • • –
Corr. X, Z, Y (DX, DZ, DY): valori di correzione
(max +/– 10 mm) • – –
Senso: senso di rotazione del mandrino • – •
Lg utile (nl): lunghezza utile della punta – – •
Tipo di punta (tipo di maschio):
„ 0: indefinito
„ 11: metrico
„ 12: filettatura fine
„ 13: filettatura in pollici
„ 14: filettatura tubolare
„ 15: UNC
„ 16: UNF
„ 17: PG
„ 18: NPT
„ 19: filettatura trapezoidale
„ 20: altro
• – •
Lung.intaglio (al): lunghezza imbocco • • •
Il parametro "Tipo di punta" viene coinvolto nella
determinazione dei parametri di filettatura e preso in
considerazione in AAG nella selezione dell'utensile.
