HEIDENHAIN CNC PILOT 4290 303
4.32 Altr
e funzioni G

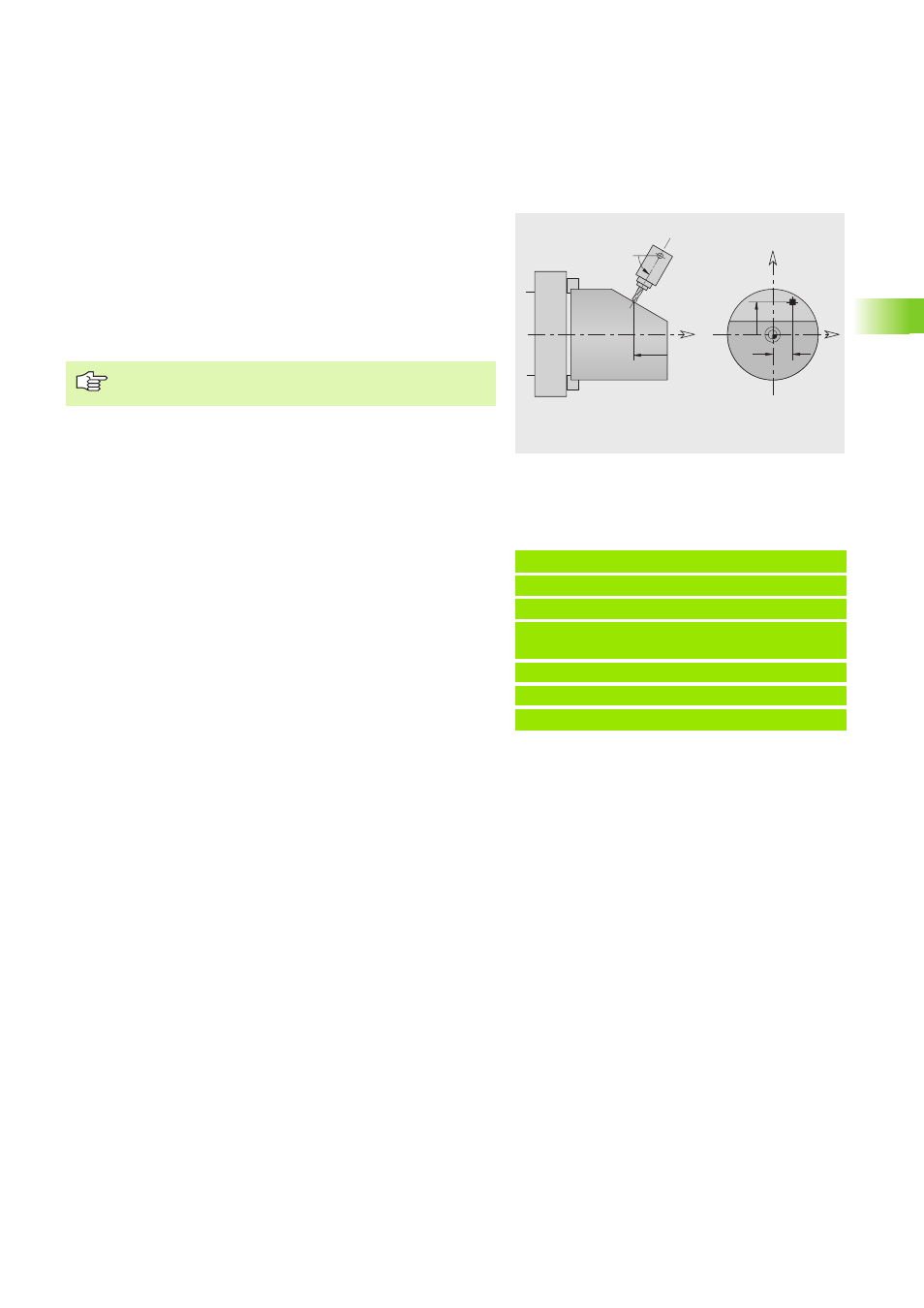

Spostamento asse rotante G15
L'istruzione G15 provoca la rotazione dell'asse rotante fino all'angolo
indicato e sposta con l'avanzamento fino alla posizione programmata.
Disattivazione zona di sicurezza G60
L'istruzione G60 elimina il monitoraggio della zona di sicurezza.
L'istruzione G60 viene programmata prima dell'istruzione di
traslazione da monitorare o da non monitorare.
Esempio applicativo: con l'istruzione G60 si elimina
temporaneamente il monitoraggio della zona di sicurezza per creare un
foro passante centrato.
X Z
Y
–Z
Y
X
B Parametri
A, B Angolo – posizione finale dell'asse rotante
X, Y, Z Punto finale dell'asse principale (X: quota diametrale)
U, V, W Punto finale dell'asse ausiliario
Impiegare G15 per il posizionamento, non per la
truciolatura.
Esempio: G60
. . .
N1 T4 G97 S1000 G95 F0.3 M3
N2 G0 X0 Z5
N3 G60 Q1 [Disattivazione zona di
sicurezza]
N4 G71 Z-60 K65
N5 G60 Q0 [Attivazione zona di sicurezza]
. . .
Parametri
Q Attivazione/disattivazione
„ Q=0: attivazione zona di sicurezza (di tipo modale)
„ Q=1: disattivazione zona di sicurezza (di tipo modale)
