6.5 Pr
ofilo del pezz
o finit

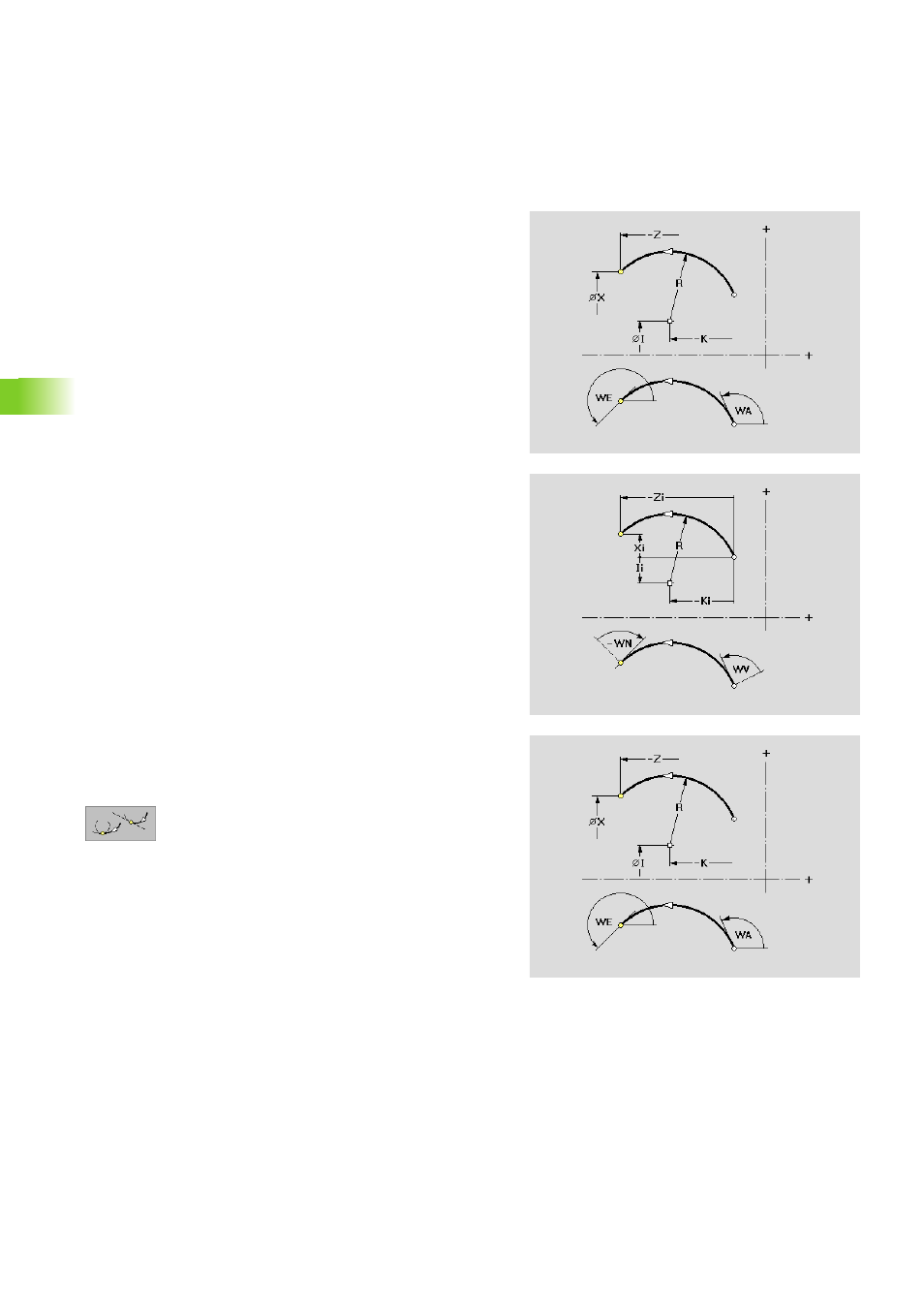

o Elemento circolare
La funzione definisce un elemento circolare.
Parametri
Punto finale dell'arco
X Punto finale in coordinate cartesiane
Z Punto finale in coordinate cartesiane
Xi Distanza tra punto iniziale e punto finale
Zi Distanza tra punto iniziale e punto finale
a Punto finale in coordinate polari (riferimento: asse Z positivo)
P Punto finale in coordinate polari
ai Punto finale polare, incrementale (riferimento angolo ai:
vedere figura)
Pi Punto finale polare, incrementale (distanza lineare dal punto
iniziale al punto finale)
Centro dell'arco
I Centro
K Centro
Ii Distanza tra punto iniziale e centro
Ki Distanza tra punto iniziale e centro
b Centro in coordinate polari (riferimento: asse Z positivo)
PM Centro in coordinate polari
bi Centro polare, incrementale (angolo tra la linea immaginaria
nel punto iniziale, parallela all'asse Z e la linea punto iniziale –
centro)
PMi Centro polare, incrementale (PMi: distanza lineare dal punto
iniziale al centro)
Ulteriori parametri
R Raggio dell'arco
tangenziale/non tangenziale: arrotondamento verso il
successivo elemento di profilo.
WA Angolo tra l'asse Z positivo e la tangente nel punto di
partenza dell'arco
WE Angolo tra l'asse Z positivo e la tangente nel punto finale
dell'arco
WV Angolo in senso antiorario tra l'elemento precedente e la
tangente nel punto di partenza dell'arco. Arco come
elemento precedente: angolo rispetto alla tangente
WN Angolo in senso antiorario tra la tangente nel punto finale
dell'arco e l'elemento successivo. Arco come elemento
successivo: angolo rispetto alla tangente
