142
4.4 Identificativi di sezione di pr
ogr
amma

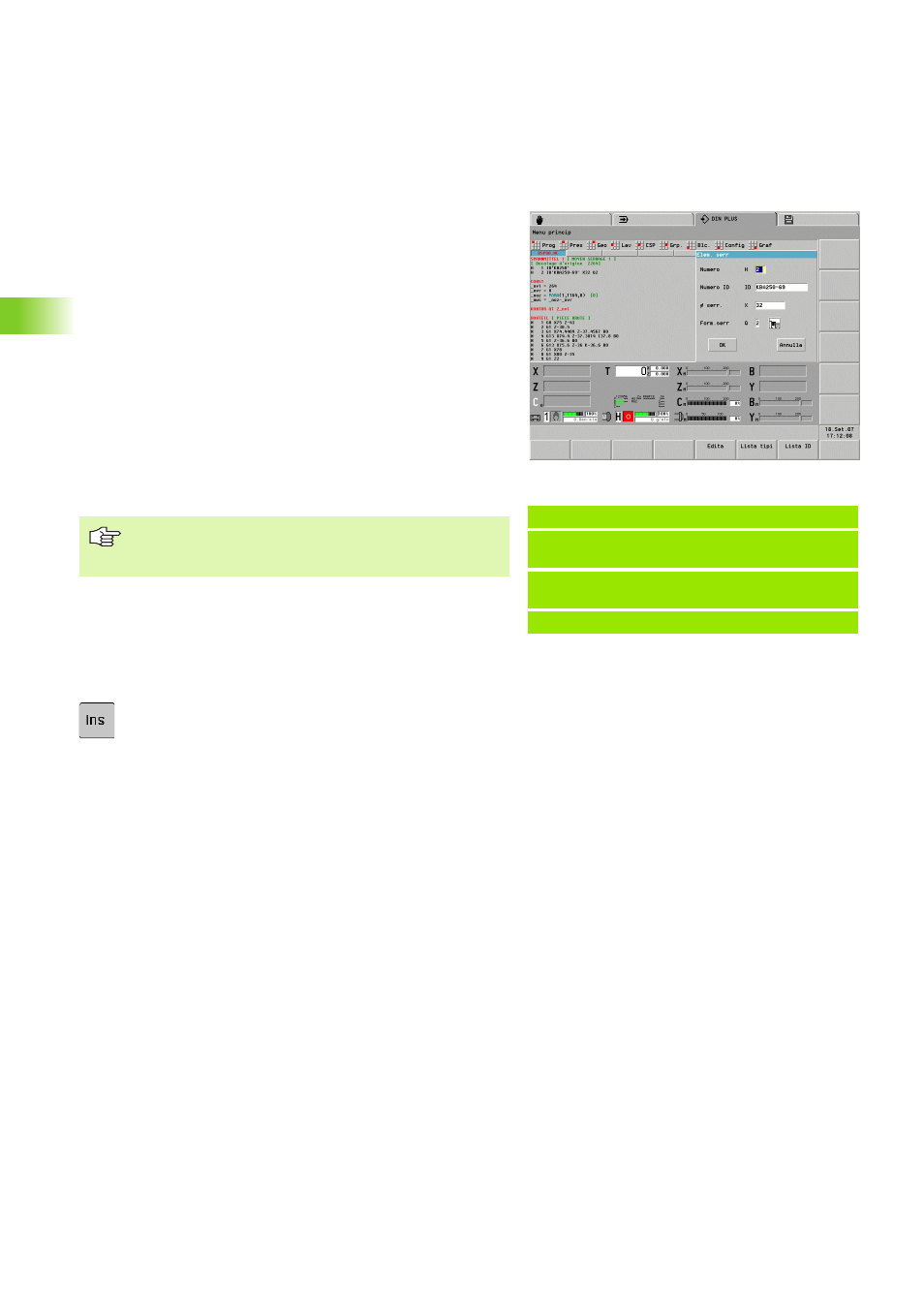

Sezione DISP. DI SERRAGGIO
La sezione di programma DISP. DI SERRAGGIO x (x: 1..4) definisce
l'occupazione del mandrino x. Con il numero identificativo di
autocentrante di serraggio, griffa di serraggio e serraggio addizionale
(contropunta, ecc.) si crea la "tabella dispositivi di serraggio".
Immissione dei dati del dispositivo di serraggio:
U Selezionare "Precar(ico) > Disp. di serraggio". Il CNC
PILOT posiziona il cursore nella sezione DISP. DI
SERRAGGIO.
U Posizionare il cursore
U Premere il tasto INS: l'editor apre la finestra di dialogo
"Disp. di serraggio".
U Editare la finestra di dialogo
Modifica dati disp. di serraggio:
U Posizionare il cursore sul dispositivo di serraggio
U Premere ENTER
U Editare la finestra di dialogo "Disp. di serraggio"
Esempio: "Tabella dispositivi di serraggio"
DISP. DI SERRAGGIO 1
H1 ID"KH250"
[Autocentrante di serraggio]
H2 ID"KBA250-77"
[Griffa di serraggio]
. . .
Finestra di dialogo parametri "Disp. di serraggio"
H Numero dispositivo di serraggio (riferimento per G65)
„ H=1: autocentrante di serraggio
„ H=2: griffa di serraggio
„ H=3: serraggio addizionale - lato mandrino
„ H=4: serraggio addizionale - lato contropunta
ID Numero identificativo del dispositivo di serraggio (riferimento
alla banca dati)
X Diametro di serraggio della griffa di serraggio
Q Forma di serraggio per griffe di serraggio (vedere G65)
La "tabella dispositivi di serraggio" viene valutata nella
simulazione (G65), senza influenzare l'esecuzione del
programma.
