568
6.1
9
Esempio

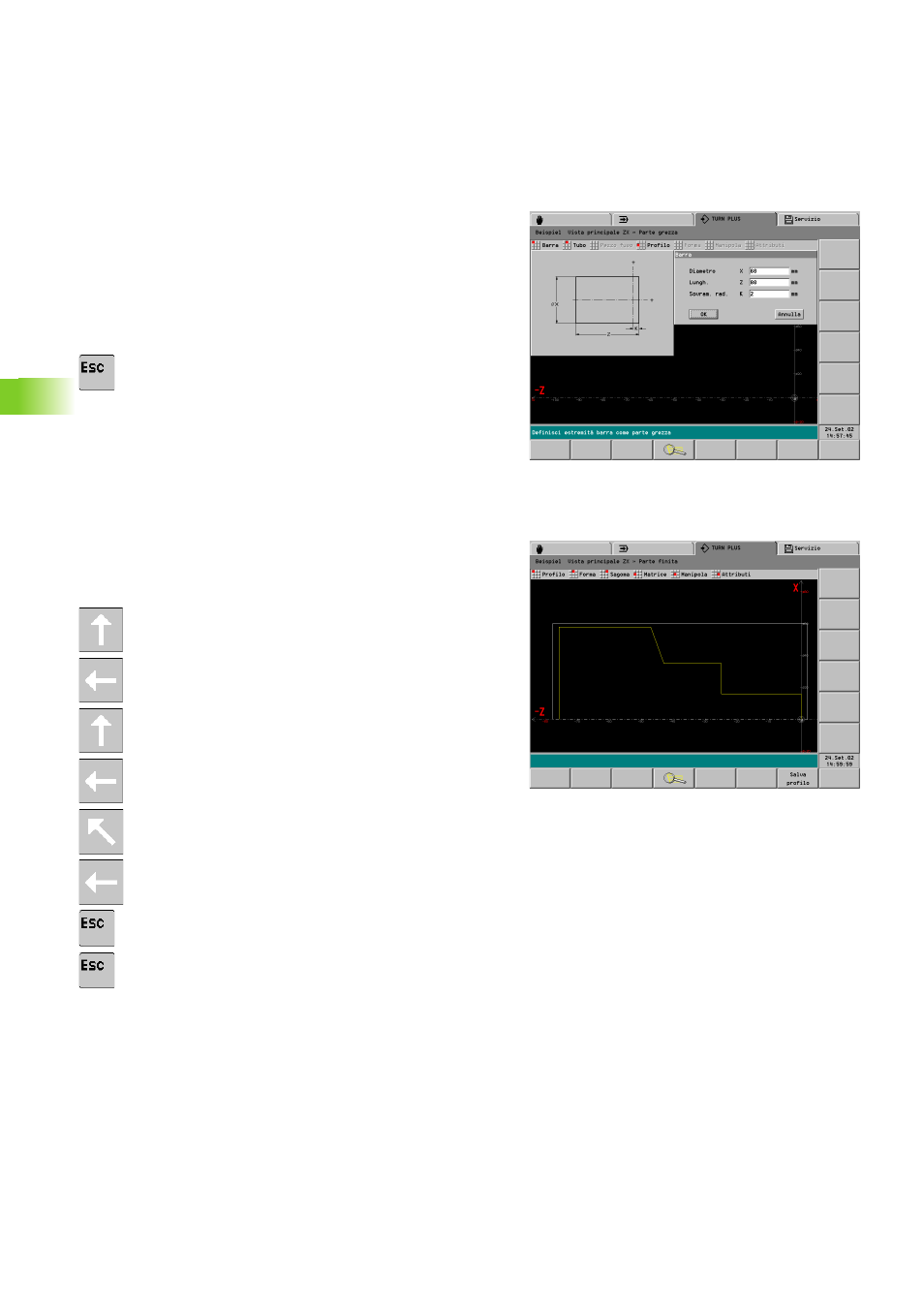

Definizione del pezzo grezzo
U Selezionare "Pezzo > Pezzo grezzo > Barra". TURN PLUS apre la
finestra di dialogo "Barra".
U Inserimento:
„ Diametro = 60 mm
„ Lunghezza = 80 mm
„ Sovrametallo = 2 mm
U TURN PLUS rappresenta il pezzo grezzo.
U Premere il tasto ESC: ritorno al menu principale
Definizione del profilo base
U Selezionare "Pezzo > Pezzo finito (> Profilo)".
U Finestra di dialogo "Punto (punto di partenza del profilo)":
„ Registrare X = 0; Z = 0
U Registrare X = 16
U Registrare Z = –25
U Registrare X = 35
U Registrare Z = -43
U Registrare X = 58; Z = 70
U Registrare Z = –76
U Premere il tasto ESC: livello di menu precedente
U Premere il tasto ESC. TURN PLUS domanda:
"Chiudere il profilo?"
U Premere "Sì". Il profilo base è definito
