HEIDENHAIN CNC PILOT 4290 157
4.7 Elementi g
e
ometr
ici del pr
ofilo di t
o
rn
it
ur
a

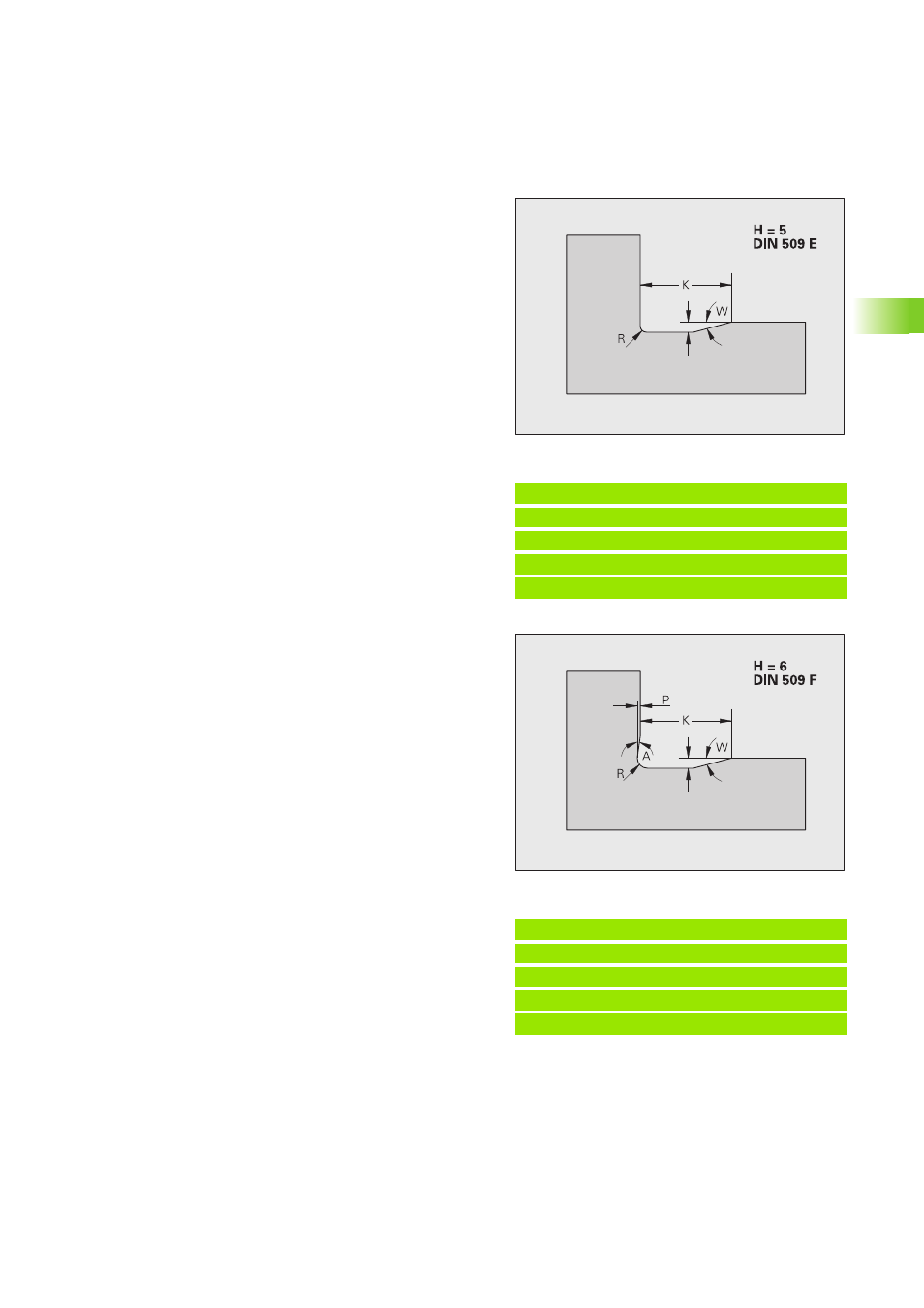

Scarico DIN 509 E (H=0,5)
I parametri che non sono indicati, vengono calcolati dal CNC PILOT in
funzione del diametro.
Scarico DIN 509 F (H=6)
I parametri che non sono indicati, vengono calcolati dal CNC PILOT in
funzione del diametro.
Esempio: Chiamata G25-Geo DIN 509 E
. . .
N.. G1 Z-15 [Elemento assiale]
N.. G25 H5 [DIN 509 E]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H Scarico Forma DIN 509 E: H=0 o H=5
I Profondità scarico (quota radiale)
K Larghezza scarico
R Raggio scarico (nei due spigoli dello scarico)
W Angolo scarico
Esempio: Chiamata G25-Geo DIN 509 F
. . .
N.. G1 Z-15 [Elemento assiale]
N.. G25 H6 [DIN 509 F]
N.. G1 X20 [Elemento radiale]
. . .
Parametri
H Scarico Forma DIN 509 F: H=6
I Profondità scarico (quota radiale)
K Larghezza scarico
R Raggio scarico (nei due spigoli dello scarico)
P Profondità trasversale
W Angolo scarico
A Angolo trasversale
