4.28 Assegnazione, sincr
onizzazione, tr
asf
e
ri
ment
o di pezzi
Rilevamento offset angolare con funzionamento
mandrino sincrono G906
G906 scrive l'offset angolare tra mandrino di guida e mandrino
condotto nella variabile V921.
Programmazione:
„ Programmare G906 solo con funzionamento sincrono angolare
attivo – i due autocentranti di serraggio devono essere chiusi
„ Programmare G906 in un blocco NC separato
„ Programmare prima dell'elaborazione di V921 un G909 (stop
compilatore)
„ G906 genera uno "stop compilatore"

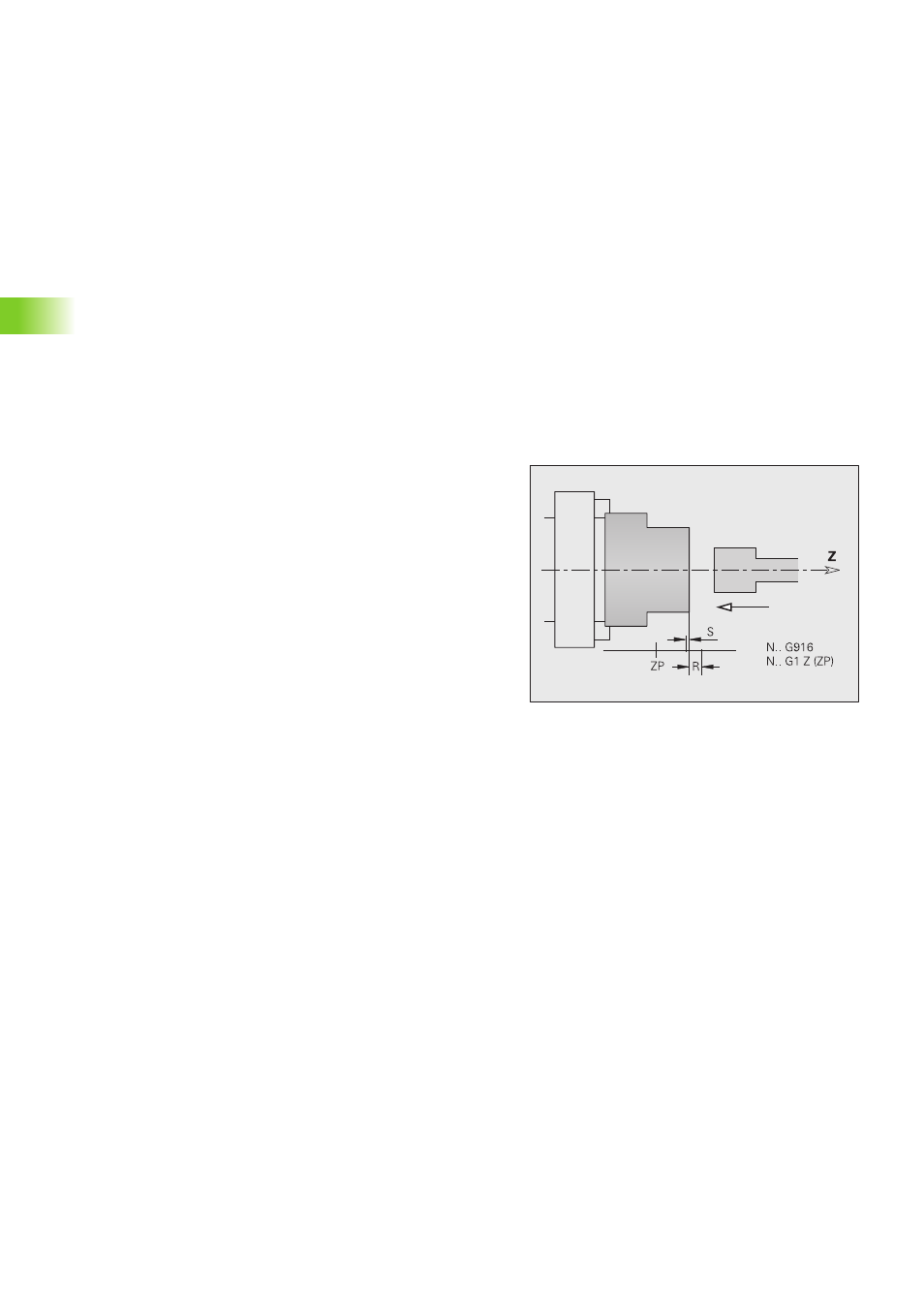

Spostamento su arresto G916
G916 attiva la "sorveglianza della traiettoria". Quindi ci si sposta con G1
su un "arresto". G916 si impiega per:
„ Spostamento su arresto (esempio: trasferimento di un pezzo
prelavorato con il secondo mandrino spostabile, se la posizione del
pezzo non è nota in modo esatto).
„ Premere la contropunta contro il pezzo (funzione contropunta)
Il CNC PILOT arresta le slitte e salva la "posizione di arresto". G916
genera uno "stop compilatore".
Spostamento su arresto (G916 senza parametri). Il CNC PILOT
„ si sposta fino all'arresto e si ferma appena è stato raggiunto l'errore
di inseguimento. Il percorso di spostamento residuo viene
cancellato.
„ salva la "posizione di arresto" nelle variabili V901..V918.
„ si sposta all'indietro dell'errore di inseguimento + percorso di
inversione (MP 1112, 1162, ..).
In MP 1112, 1162, .. si stabilisce:
„ il limite di errore di inseguimento
„ il percorso di inversione
Parametri
H Forza di contatto in daNewton (1 daNewton = 10 Newton)
D Modo:
„ D=1: attivare la funzione contropunta
„ D=2: disattivare la funzione contropunta
A partire dalla versione software 625 952-04
„ D=3: nessun errore di interruzione al raggiungimento
della posizione finale
R Percorso di inversione
