HEIDENHAIN CNC PILOT 4290 619
8.1 Banca dati ut
ensili
Ulteriori informazioni:
„ Finestra di dialogo 3: vedere "Utensili multipli, monitoraggio di
durata" a pagina 624
„ vedere "Avvertenze sui dati utensile" a pagina 626
„ vedere "Supporto utensile, portautensili" a pagina 628

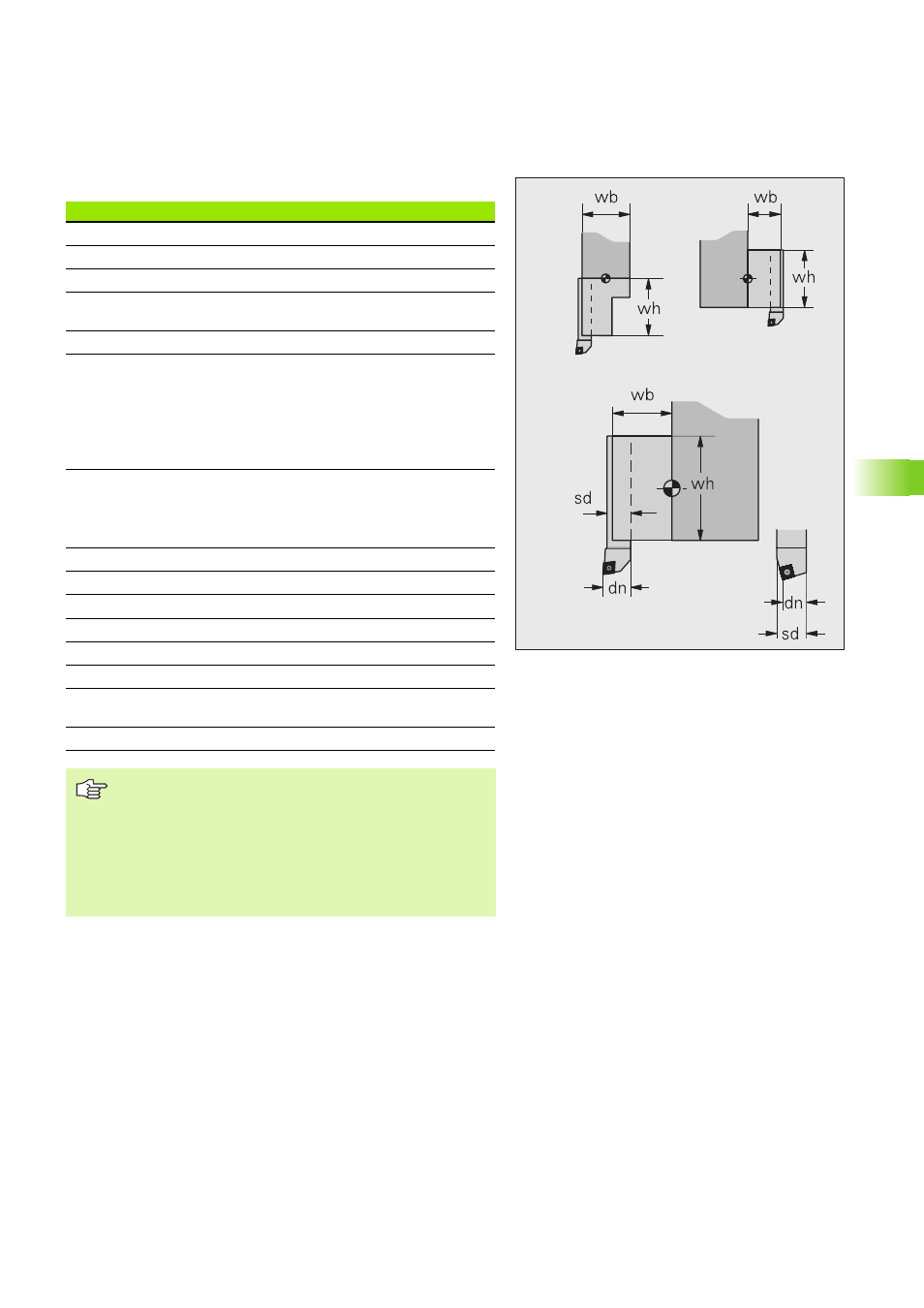

Parametri finestra di dialogo 2 G S TP
P.UT. DIN: tipo di supporto utensile – • –
Alt. P.UT. (wh): altezza del supporto utensile – • –
Larg. P.UT. (wh): larghezza del supporto utensile – • –
Larghezza (dn): larghezza utensile (dalla punta
utensile alla superficie posteriore dello stelo) – • –
D.stelo (sd): diametro stelo – • –
Versione (A)
„ Utensili per filettatura, troncatura, troncatura-
tornitura: versione destra o sinistra dell'utensile
„ Utensili per raccordare con posizione utensile
1..4: versione sinistra, destra o neutra
dell'utensile
• • •
A partire dalla versione software 625 952-05
Angolo di posizione (rw): per utensili per
troncatura, troncatura-tornitura a gomito con asse
B
• • •
Passo: passo della filettatura • – •
Dispon.: disponibilità fisica – – •
Numero immagine – • –
Materiale tagliente – – •
Corr. CSP: fattore di correzione velocità di taglio – – •
Corr. FDR: fattore di correzione avanzamento – – •
Corr. deep: fattore di correzione profondità di
taglio – – •
Tipo di attacco • – •
„ "Versione" definisce se l'origine utensile si trova sul lato
destro o sinistro del tagliente.
„ Negli utensili per raccordare neutri l'origine utensile si
trova sul lato sinistro del tagliente.
„ A partire dalla versione software 625 952-05:
l'operazione di troncatura con utensile per troncare e
troncare-tornire a gomito deve essere sempre
perpendicolare a uno degli assi principali.
