436
6.8 Pr
ofili asse C

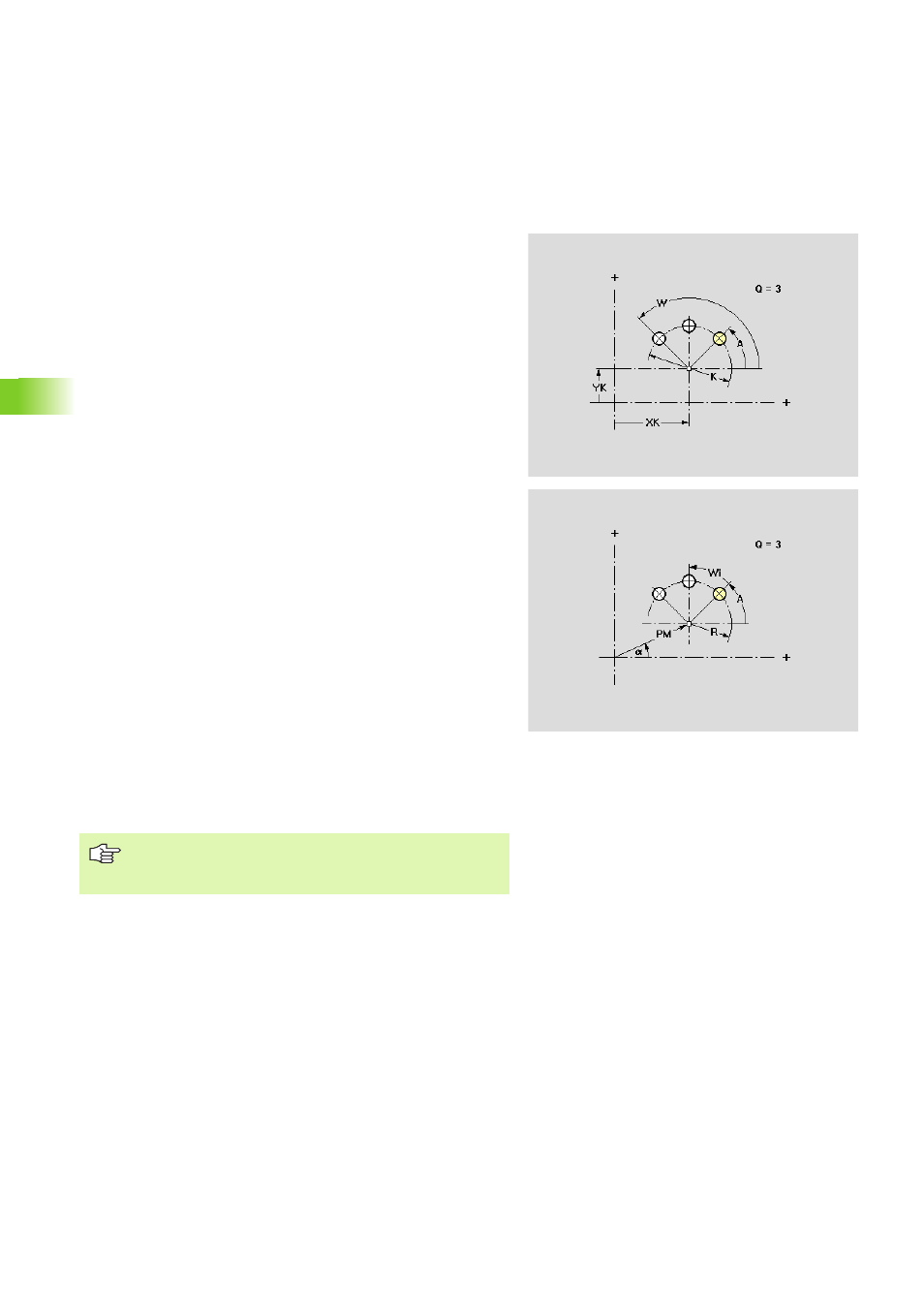

Superficie frontale o posteriore: sagoma
circolare di fori o di figure
La funzione definisce una sagoma circolare di fori o di figure sulla
superficie frontale/posteriore.
Parametri
XK Centro sagoma in coordinate cartesiane
YK Centro sagoma in coordinate cartesiane
a Centro sagoma in coordinate polari (riferimento angolo: asse XK
positivo)
PM Centro sagoma in coordinate polari
Q Numero di figure
Orientamento:
„ in senso orario
„ in senso antiorario
R Raggio della sagoma
K Diametro della sagoma
A Angolo iniziale, posizione della prima figura (riferimento: asse XK)
A e W non programmati: ripartizione cerchio completo, iniziando
con 0°
W Angolo finale, posizione dell'ultima figura (riferimento: asse XK)
W non programmato: ripartizione cerchio completo, iniziando
con A
Wi Angolo tra due figure (il segno è irrilevante)
Posizione delle figure
„ Posizione normale: la figura di partenza viene ruotata intorno al
centro della sagoma (rotazione intorno al centro della sagoma)
„ Posizione originale: la posizione della figura di partenza rimane
invariata (traslazione)
Descrizione foratura/figura
In caso di sagome con scanalature circolari, alla posizione
della sagoma viene aggiunto il "centro della curva" (vedere
"Sagoma circolare con scanalature circolari" a pagina 169).
