HEIDENHAIN CNC Pilot 4290 V7.1 - Manuale (Pagina 184)

184
4.1
1
Pr
ofili della superficie cilindr
ica
Poligono regolare superficie cilindrica G317-Geo

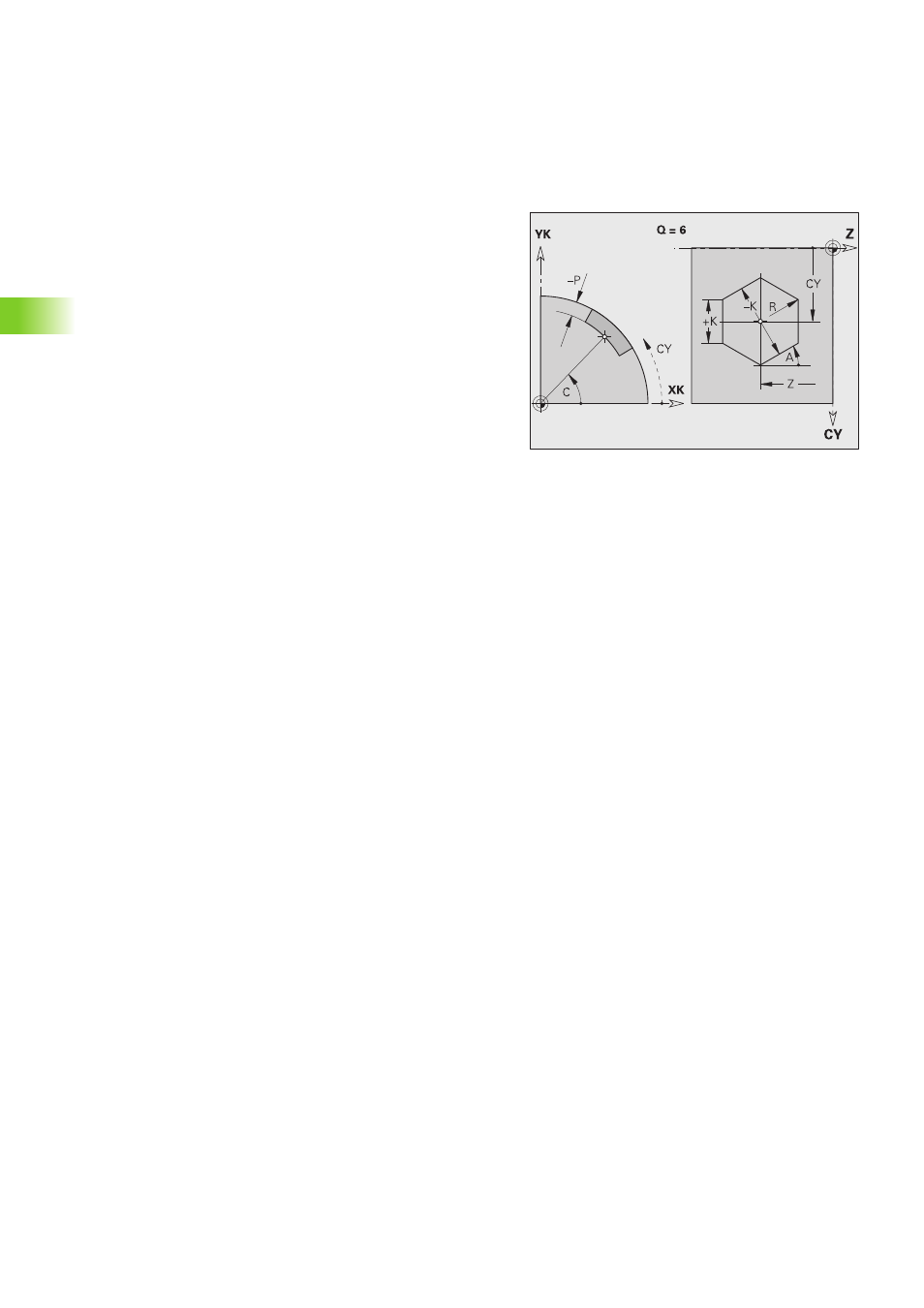

L'istruzione G317 definisce un poligono in un profilo sulla superficie
cilindrica.
Parametri
Z Centro
C Centro (angolo)
CY Centro come "quota percorso"; riferimento: sviluppo superficie
cilindrica con "diametro di riferimento"
Q Numero di lati (Q > 2)
A Angolo rispetto all'asse Z (default: 0°)
K Lunghezza lato
„ K>0: lunghezza lato
„ K<0: diametro cerchio interno
R Smusso/Arrotondamento (default: 0°)
„ R>0: raggio arrotondamento
„ R<0: larghezza smusso
P Profondità tasca (default: "P" da G308)
