4.4 Cicli di aspor
tazione tr
ucioli
4.4 Cicli di asportazione trucioli
Direzioni di passata e di accostamento per cicli di
asportazione trucioli
Il MANUALplus determina la direzione di passata e
accostamento sulla base dei parametri ciclo.
„ Ciclo base: sono determinanti i parametri "Punto di
partenza X, Z" (funzionamento manuale: "Pos.
utensile attuale") e "Inizio profilo X1/Fine profilo Z2"
„ Ciclo esteso: sono determinanti i parametri "Punto
iniziale profilo X1, Z1" e "Punto finale profilo X2, Z2".
„ Cicli ICP: sono determinanti i parametri "Punto di
partenza X, Z" (funzionamento manuale: "Pos.
utensile attuale") e "Punto di partenza profilo ICP"

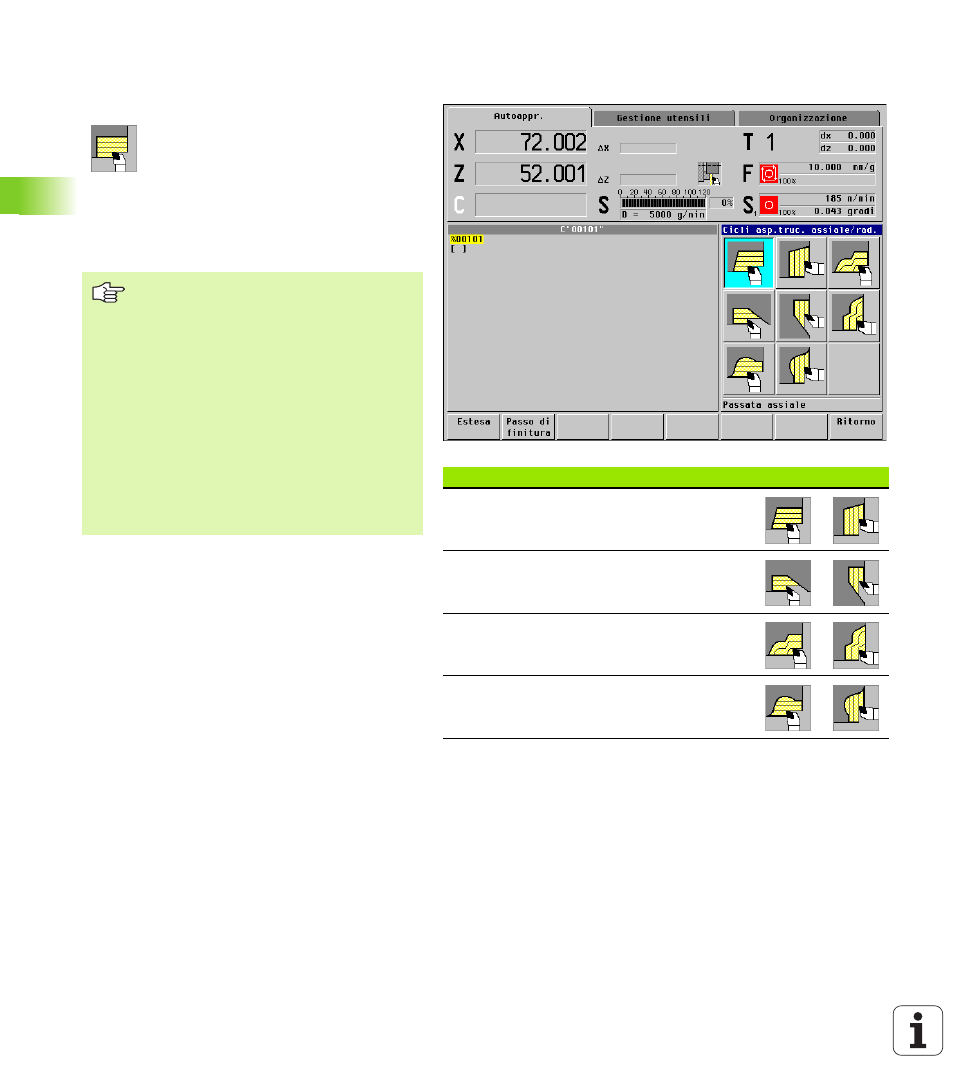

Cicli di asportazione trucioli Icona
Passata assiale/radiale
Ciclo di sgrossatura e finitura per profili
semplici
Passata con entrata assiale/radiale
Ciclo di sgrossatura e finitura per profili
semplici
Parallela al profilo ICP assiale/radiale
Ciclo di sgrossatura e finitura per profili
qualsiasi
Profilo ICP assiale/radiale
Ciclo di sgrossatura e finitura per profili
qualsiasi
I cicli di asportazione trucioli sgrossano
e rifiniscono profili semplici con "ciclo
base" e profili complessi con "ciclo
esteso".
I cicli ICP lavorano qualsiasi profilo
descritto con "ICP" (vedere "Editing di
profili ICP" pag. 243).
„ Configurazione di taglio: il
MANUALplus calcola un accostamento
che è <= "Profondità di accostamento
P". Si evita una "passata di rettifica".
„ Sovrametallo: nel "ciclo esteso".
„ Compensazione del raggio del
tagliente: viene eseguita.
„ Distanza di sicurezza dopo una
passata:
„ Ciclo base : 1 mm
„ Ciclo esteso: viene impostato
separatamente per lavorazione
interna ed esterna in "Parametri attuali
– Lavorazione – Distanze di sicurezza".
