352 6 Programmazione DIN
6.16 Cicli di esecuzione scar
ico

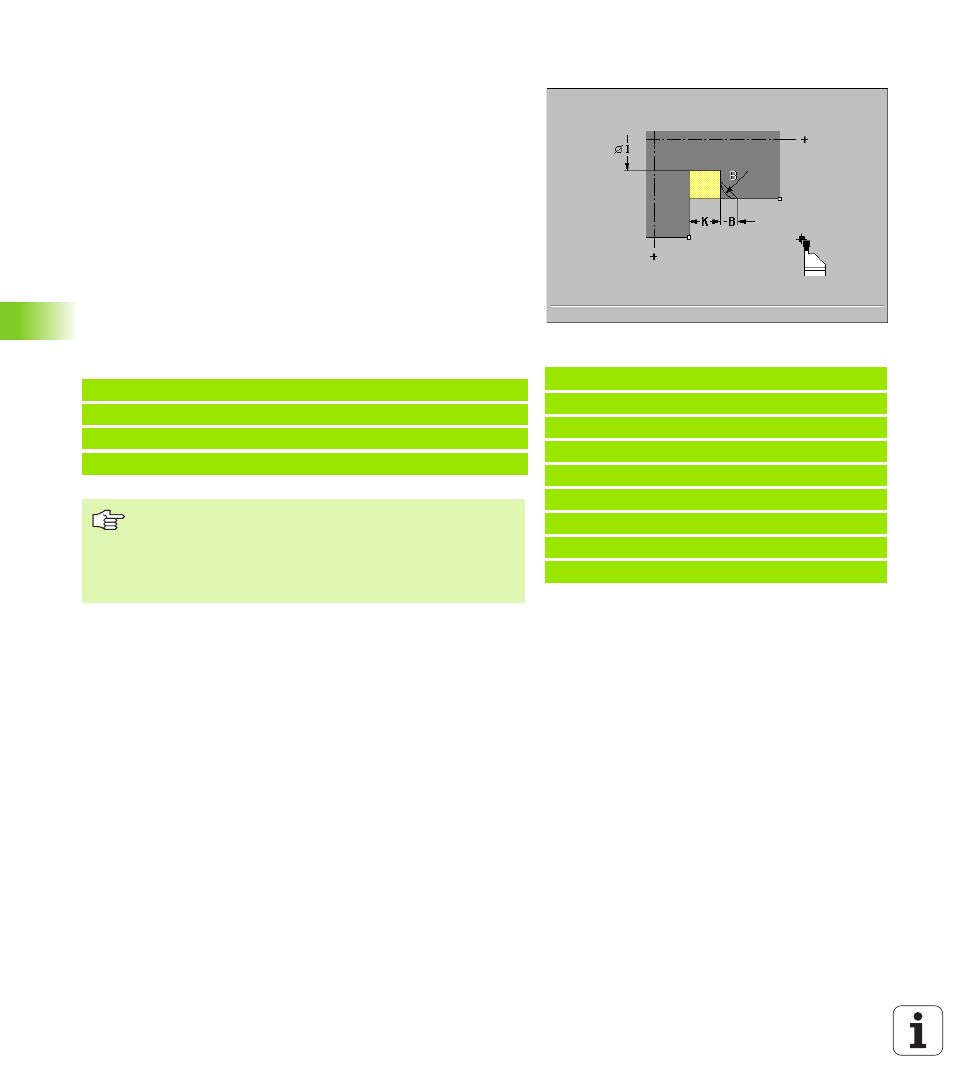

Scarico Forma U G856
L'istruzione G856 realizza lo scarico e rifinisce l'adiacente superficie
piana. Può essere eseguito a scelta uno smusso o un raccordo.
Parametri
 I Diametro scarico (quota diametro)
 K Lunghezza scarico
 B Smusso/Arrotondamento
„ B>0: raggio arrotondamento
„ B<0: larghezza smusso
Note sull'esecuzione del ciclo
„ Una volta eseguito il ciclo, l'utensile ritorna sul punto di partenza.
„ Se la larghezza del tagliente dell'utensile non è definita, il valore "K"
viene acquisito quale larghezza tagliente.
Blocchi successivi della chiamata ciclo
Esempio: G856
%856.nc
[G856]
N1 T30 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G856 I47 K7 B1
N4 G0 X50 Z-30
N5 G1 X60
N6 G80
FINE
N.. G856 I.. K.. /Chiamata ciclo
N.. G0 X.. Z.. /Spigolo scarico
N.. G1 X.. /Punto finale superficie piana
N.. G80 /Fine descrizione profilo
„ Lo scarico viene eseguito soltanto sull'asse
longitudinale in spigoli del profilo retti e paralleli all'asse.
„ Compensazione del raggio del tagliente: viene
eseguita.
„ Sovrametallo: non viene considerato.
