234 4 Programmazione di cicli
4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a

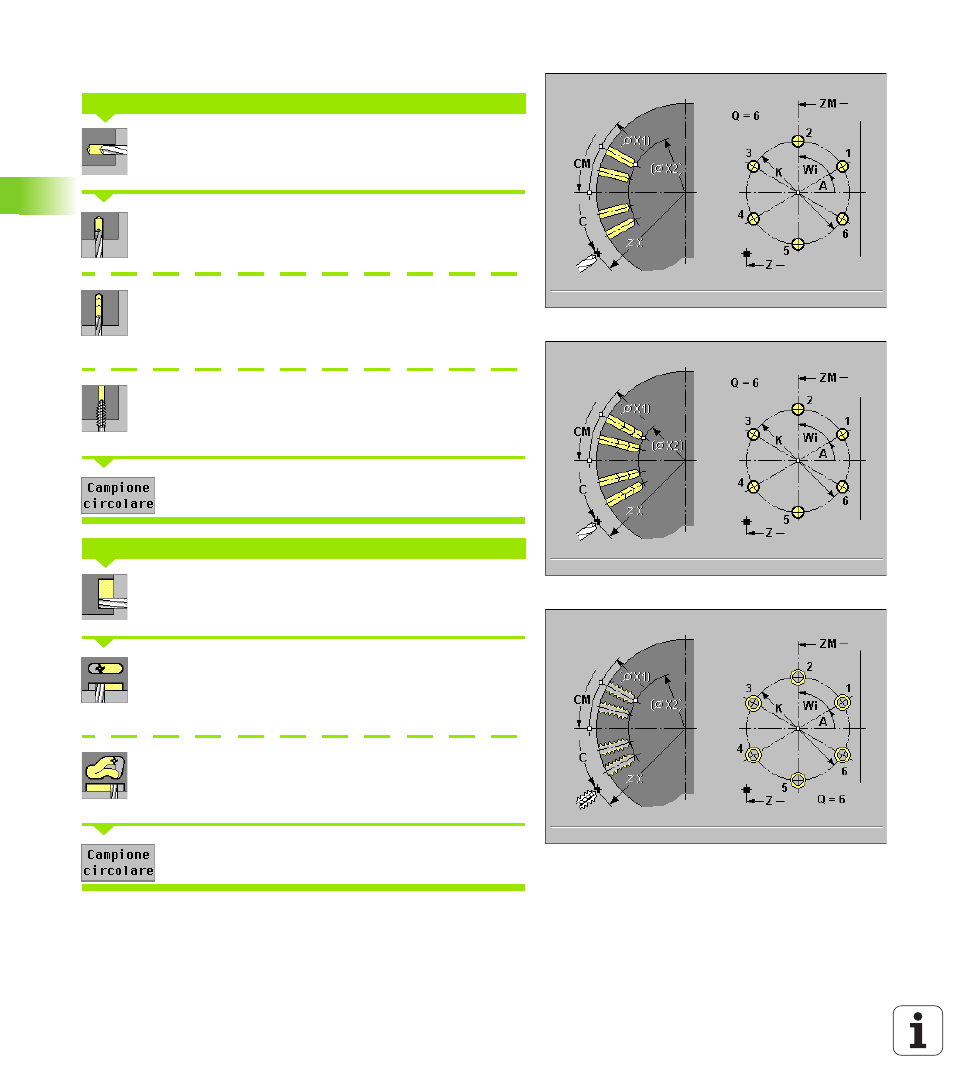

Foratura/Fresatura sagoma circolare radiale
Selezionare "Foratura"
Selezionare "Foratura radiale" (figura in alto a destra)
Selezionare "Foratura profonda radiale" (figura al
centro a destra)
Selezionare "Maschiatura radiale" (figura in basso a
destra)
Attivare Sagoma circolare
Selezionare "Fresatura"
Selezionare "Scanalatura radiale" (figura in alto alla
pagina successiva)
Selezionare "Profilo radiale ICP" (figura al centro alla
pagina successiva)
Attivare Sagoma circolare
"Sagoma circolare" viene attivata in caso di cicli di foratura o fresatura
per realizzare sagome di foratura/fresatura con le medesime distanze
su un cerchio o un arco sulla superficie cilindrica.
Sagoma di foratura circolare radiale
Sagoma di fresatura circolare radiale
