382 6 Programmazione DIN
6.21 La
v
o
ra
zione superficie cilindr
ica
Definizione matrice cerchio superficie cilindrica
G314
L'istruzione G314 definisce un cerchio sulla superficie cilindrica. La
matrice si programma in combinazione all'istruzione G794.
Parametri
 Z Centro
 CY Centro come quota percorso (riferimento: G120 Diametro di
riferimento)

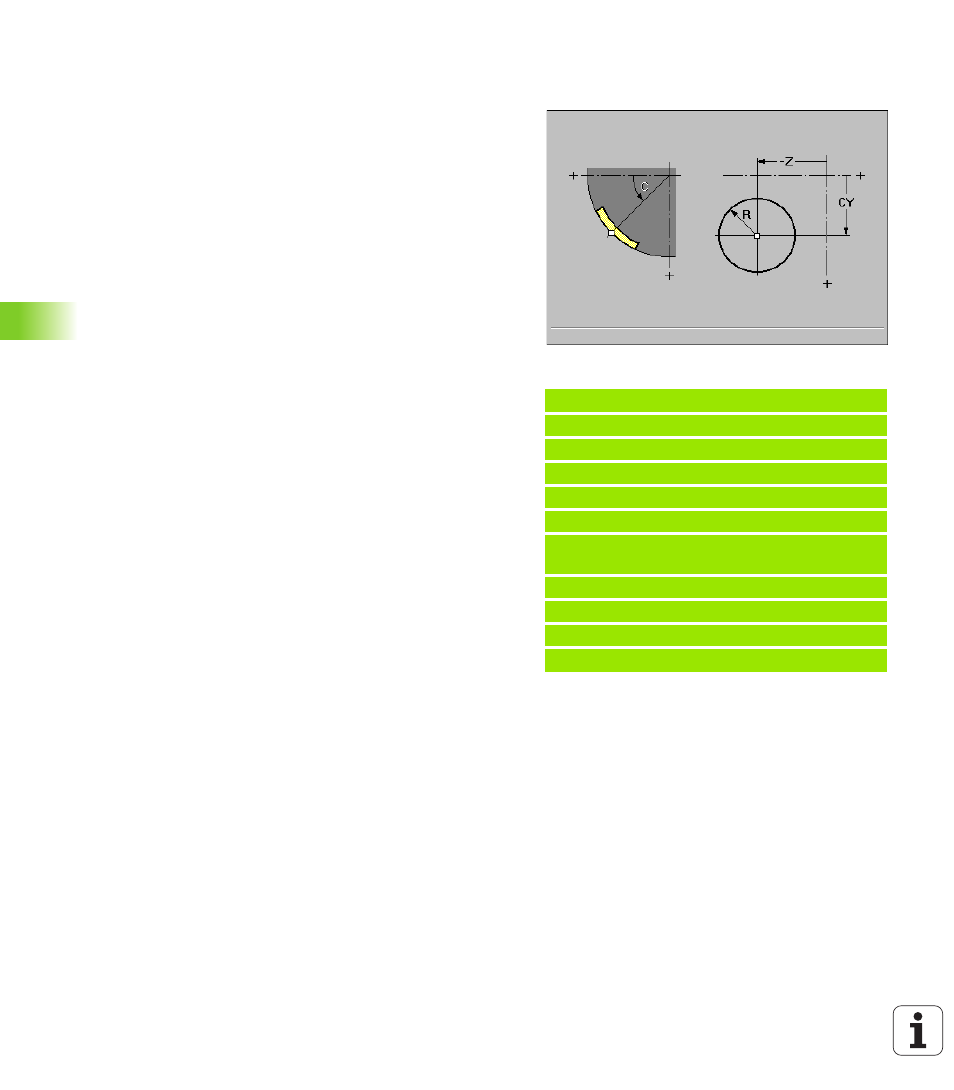

 C Centro angolo centro – Direzione angolare: vedere grafica di
supporto
 R Raggio cerchio
Esempio: G314
%314.nc
[G314]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G794 X100 XE97 P2 U0.5 R0 K0.5 F0.15 H0
Q0
N6 G314 Z-35 C0 R20
N7 G80
N8 M15
FINE
