484 9 Esempi
9.2 Esempio ICP "Filet
tat
ur
a cilindr
ica"

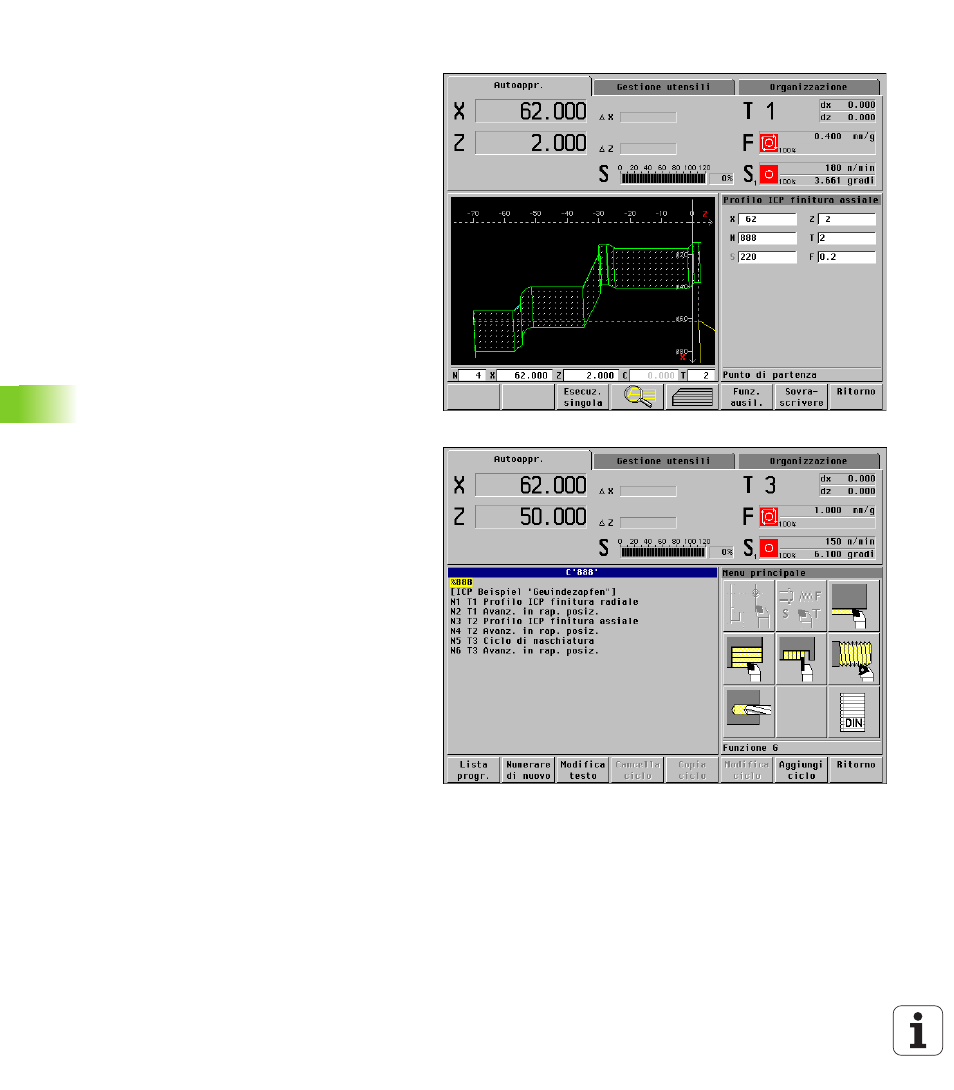

Verifica della finitura ICP
L'esecuzione del ciclo di finitura ICP viene verificata
ricorrendo alla "Simulazione grafica" (softkey Grafica).
Quindi il ciclo viene acquisito nel programma ciclo con
Salva o Sovrascrivi.
Il MANUALplus esegue la finitura "in direzione del
profilo" (figura in alto a destra).
Programma ciclo "Pezzo esplicativo ICP"
Il programma ciclo creato comprende oltre ai cicli ICP
i cicli di posizionamento per il cambio utensile e il ciclo
di filettatura (figura in basso a destra).
Funzioni dei cicli:
„ N1: asportazione del materiale (sgrossatura)
„ N2: posizionamento per cambio utensile
„ N3: finitura del pezzo
„ N4: posizionamento per cambio utensile
„ N5: esecuzione del filetto
„ N6: posizionamento per prelievo del pezzo
