HEIDENHAIN MANUALplus 4110
351
6.16 Cicli di esecuzione scar
ico

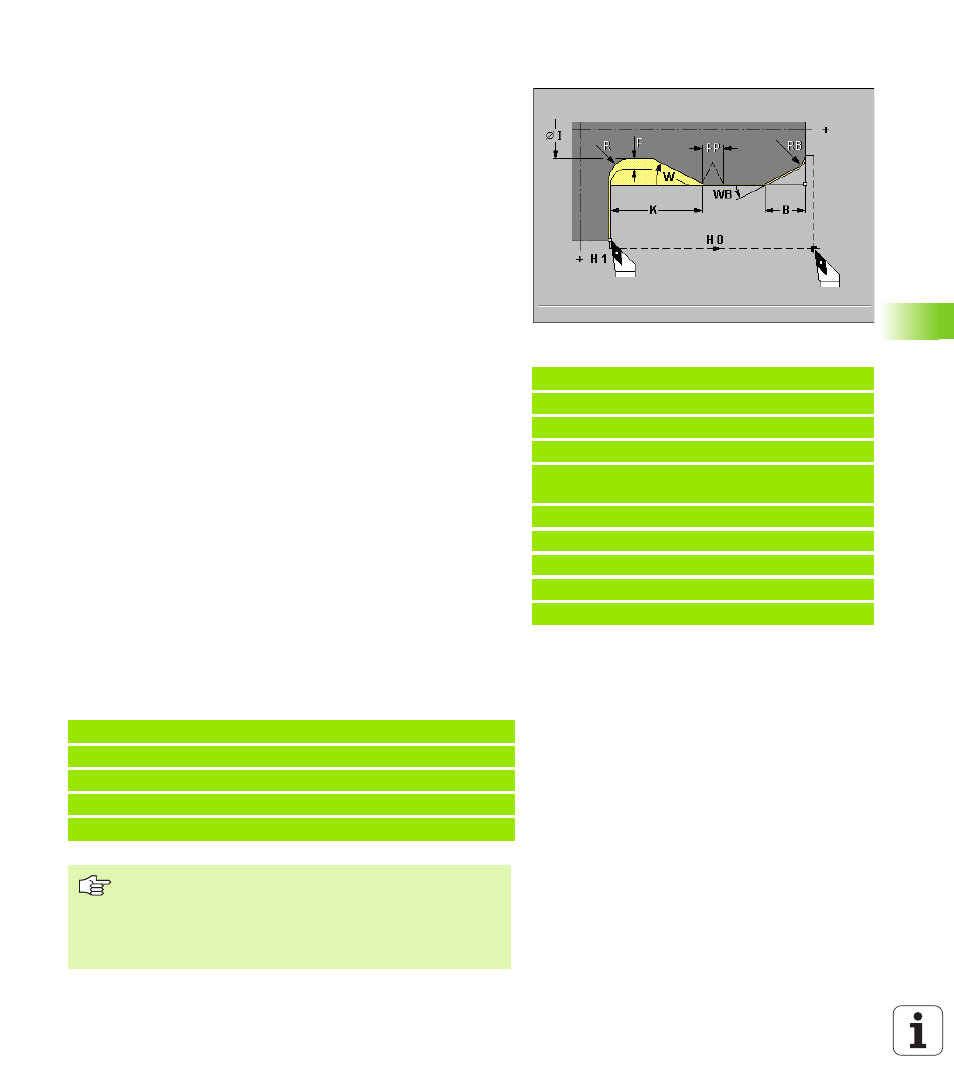

Scarico DIN 76 con lavorazione cilindrica G853
Il ciclo esegue il cilindro sporgente, lo scarico, la superficie piana
adiacente e l'imbocco cilindrico, se è indicato uno dei parametri "B" o
"RB".
Parametri
FP Passo filetto
I Diametro scarico
(quota diametro) (default: tabella standard)
K Lunghezza scarico
(default: tabella standard)
W Angolo scarico
(default: tabella standard)
R Raggio scarico
(default: tabella standard)
P Sovrametallo
P non indicato: lo scarico viene eseguito in una passata
P indicato: suddivisione in pretornitura e tornitura finale
– P = sovrametallo assiale
– Sovrametallo radiale sempre = 0,1 mm.
B Lunghezza imbocco
– Nessuna immissione: l'imbocco cilindrico
non viene eseguito
RB Raggio imbocco
– Nessuna immissione: il raggio di imbocco non
viene eseguito
WB Angolo imbocco
(default: 45°)
E Avanzamento ridotto
(default: avanzamento attivo): per entrata e
imbocco filettato
H Tipo di allontanamento
(default: 0):
H=0: l'utensile ritorna al punto di partenza
H=1: l'utensile si trova alla fine della superficie piana
Nota:
I parametri non programmati vengono determinati dal MANUALplus
sulla base della tabella standard (vedere “Parametri Scarico DIN 76"
pag. 527):
FP sulla base del diametro
I, K, W e R sulla base di FP (passo filetto)
Blocchi successivi della chiamata ciclo
Esempio: G853
%853.nc
[G853]
N1 T21 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G853 FP1.5 I47 K15 W30 R2 P1 B5 RB2
WB30 E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
FINE
N.. G853 FP.. I.. K.. W.. /Chiamata ciclo
N.. G0 X.. Z.. /Spigolo imbocco cilindrico
N.. G1 Z.. /Spigolo scarico
N.. G1 X.. /Punto finale superficie piana
N.. G80 /Fine descrizione profilo
Lo scarico viene eseguito soltanto sull'asse
longitudinale in spigoli del profilo retti e paralleli all'asse.
Compensazione del raggio del tagliente: viene
eseguita.
Sovrametallo: non viene considerato.
