378 6 Programmazione DIN
6.21 La
v
o
ra
zione superficie cilindr
ica
Scanalatura lineare superficie cilindrica G792
L'istruzione G792 fresa una scanalatura dalla posizione attuale
dell'utensile fino al punto finale. La larghezza della scanalatura
corrisponde al diametro della fresa. Non viene considerato alcun
sovrametallo.
Parametri
 Z Punto finale
 C Angolo finale
 K Lunghezza scanalatura in riferimento al centro della fresa

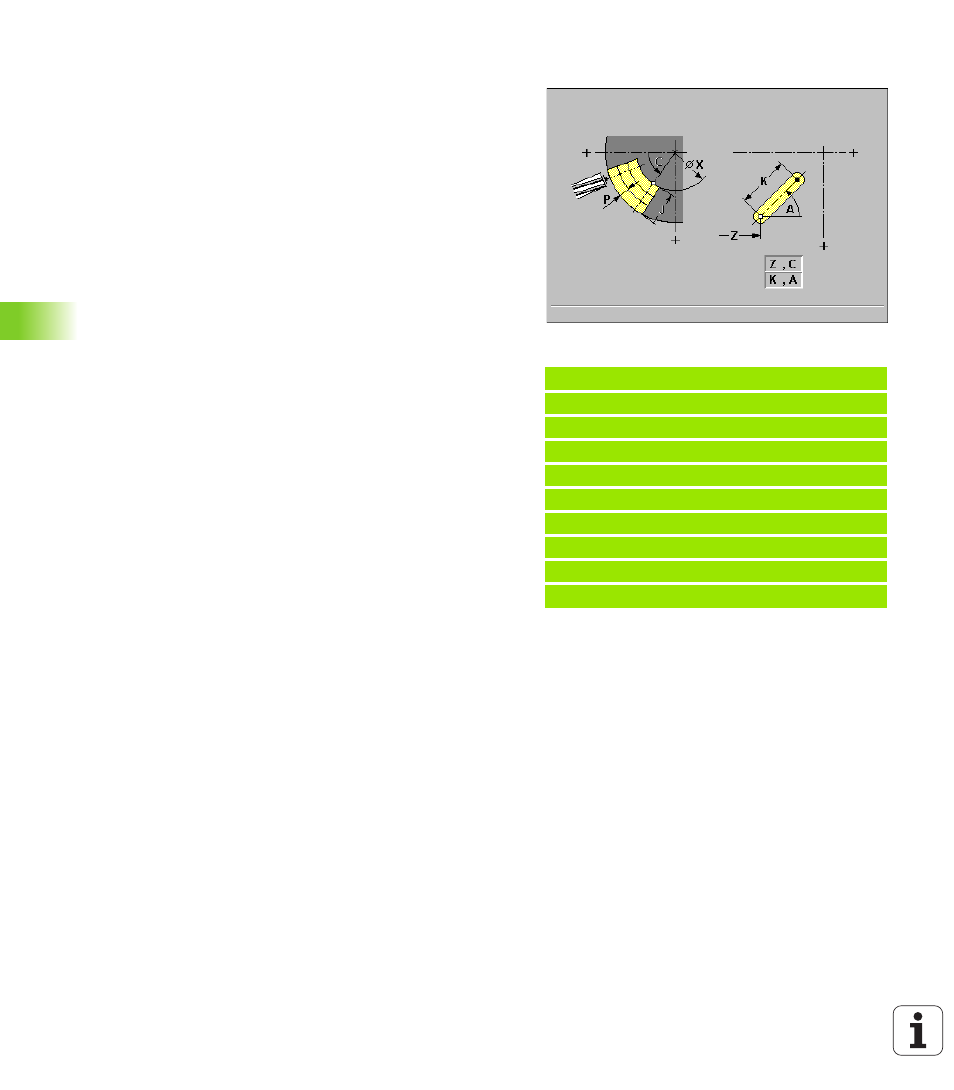

 A Angolo scanalatura – Riferimento: vedere grafica di supporto
 X Fondo fresatura (quota diametro)
 J Profondità di fresatura
„ J indicato: il ciclo prosegue fino alla distanza di sicurezza e fresa
quindi la scanalatura
„ J non indicato: il ciclo fresa a partire dalla posizione utensile
 P Accostamento massimo (default: profondità totale in un
accostamento)
 F Accostamento di lavorazione per accostamento in profondità
(default: avanzamento attivo)
Possibili combinazioni di parametri per la definizione del punto
finale:
„ punto finale Z, angolo finale C
„ lunghezza scanalatura K, angolo A
Note
„ Orientare il mandrino nella posizione angolare desiderata prima
della chiamata dell'istruzione G792.
„ Se si impiega un orientamento di posizionamento mandrino (senza
asse C), viene realizzata una scanalatura radiale, parallela all'asse Z.
Esempio: G792
%792.nc
[G792]
N1 T71 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z5
N5 G0 X102 Z-30
N6 G792 K25 A45 X97 J3 P2 F0.15
N7 M15
FINE
