Punto cambio utensile G14
La slitta raggiunge in rapido il punto di cambio utensile. Le coordinate
del punto di cambio utensile si definiscono in modalità Predisposizione
(vedere “Definizione punto cambio utensile" pag. 52).

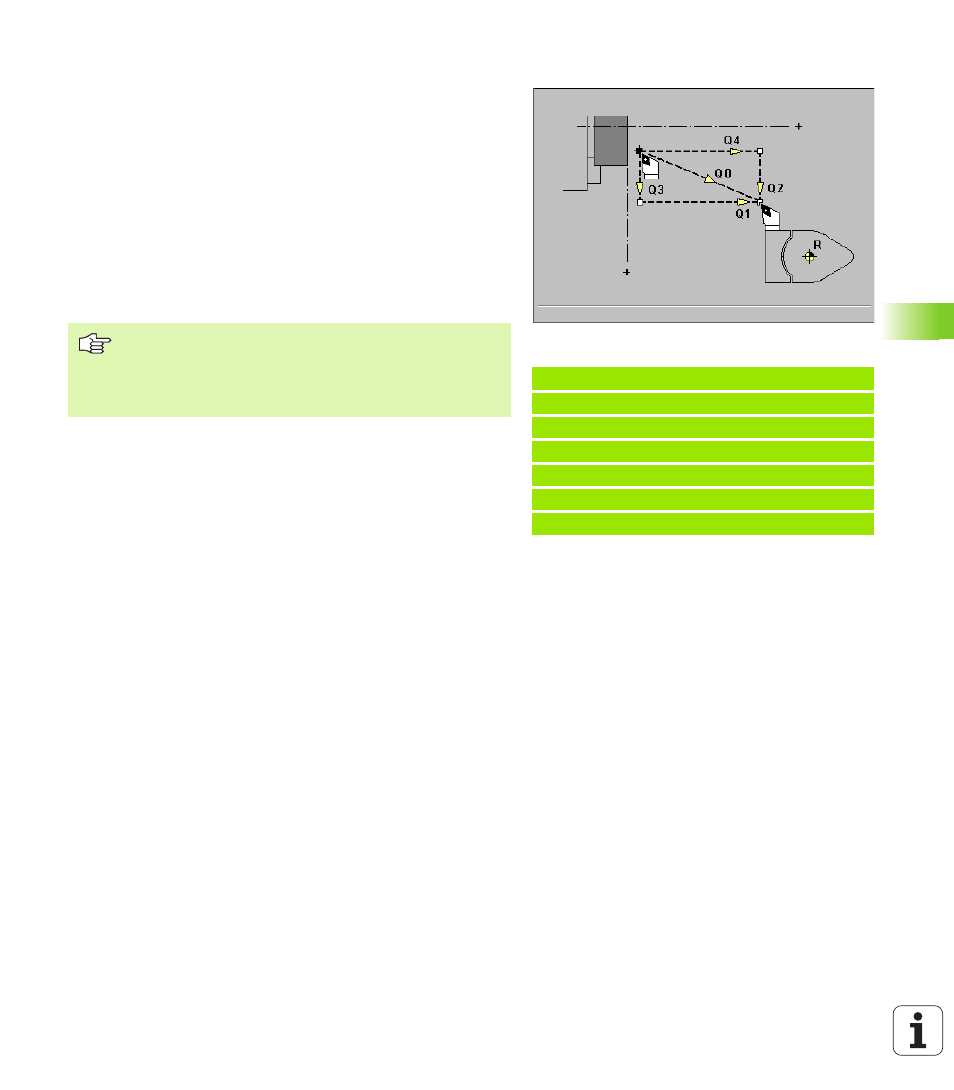

Parametri
 Q Sequenza (default: 0): definisce la sequenza dei movimenti di
traslazione
„ Q=0: percorso di traslazione diagonale
„ Q=1: prima in direzione X, poi Z
„ Q=2: prima in direzione Z, poi X
„ Q=3: solo in direzione X, Z rimane invariato
„ Q=4: solo in direzione Z, X rimane invariato
Esempio: G14
%14.nc
[G14]
N1 G14 Q0
N2 T3 G95 F0.25 G96 S200 M3
N3 G0 X0 Z2
N.. . . .
FINE
Un'istruzione G14 viene trasformata nell'istruzione
elementare "Rapido in coordinate macchina G701". In
G701 il "Punto di arrivo X, Z" si riferisce all'origine
macchina. Come riferimento per la slitta è valido il punto di
riferimento slitta.
