460 9 Esempi
9.1 La
v
o
ra
re
con il MANU
ALplus
9.1 Lavorare con il MANUALplus

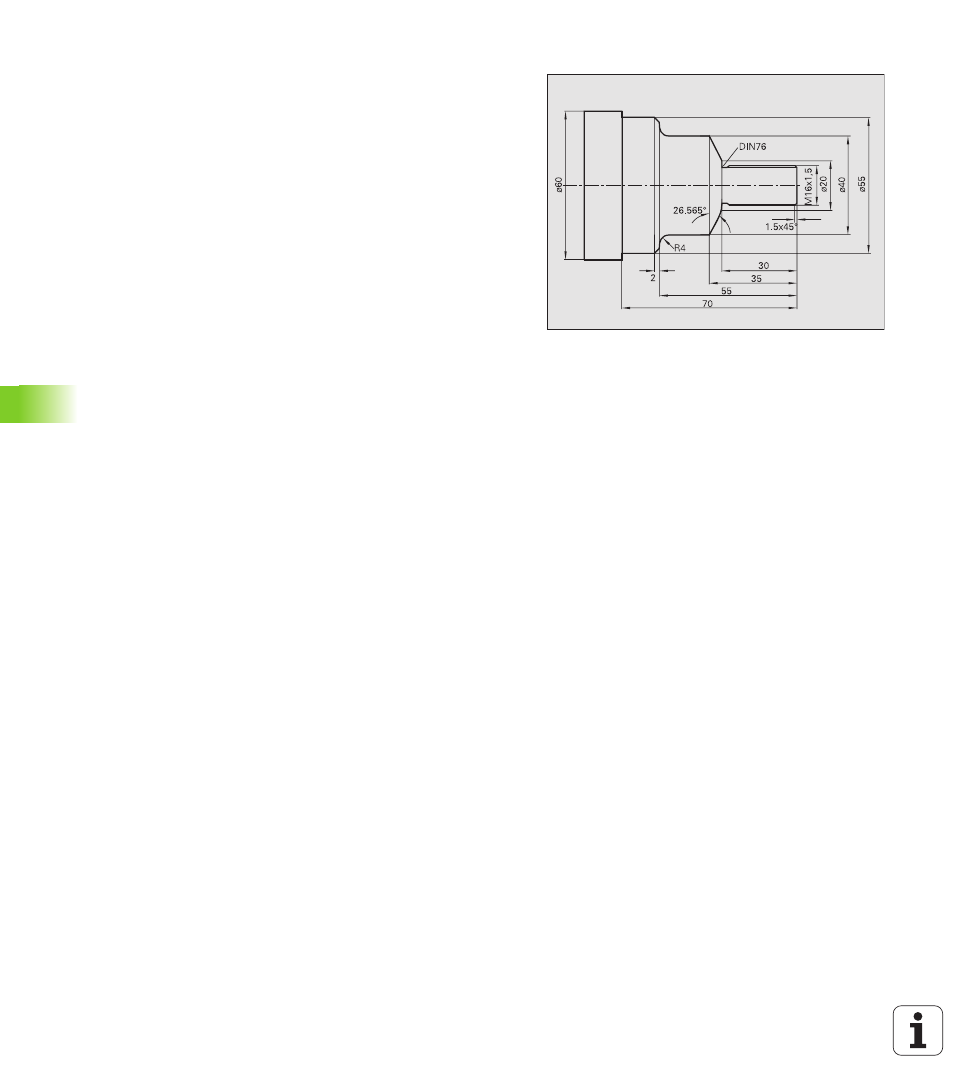

L'esempio illustra la predisposizione della macchina e la produzione di
un pezzo con l'ausilio della programmazione di cicli. La lavorazione
viene eseguita in modalità "Autoapprendimento". Al termine della
lavorazione è disponibile un programma ciclo.
Utensili impiegati
„ Utensile per sgrossare:
„ Posizione T1
„ WO = 1 Orientamento utensile
„ A = 93° Angolo di inclinazione
„ B = 55° Angolo dell'inserto
„ R = 0,8 Raggio utensile
„ Utensile per rifinire:
„ Posizione T2
„ WO = 1 Orientamento utensile
„ A = 93° Angolo di inclinazione
„ B = 55° Angolo dell'inserto
„ R = 0,8 Raggio utensile
„ Utensile per filettare:
„ Posizione T3
„ WO = 1 Orientamento utensile
Procedura
 Serrare il pezzo grezzo (diametro 60 mm, lunghezza 100 mm)
 Predisporre la macchina
– definire l'origine pezzo
– definire le quote utensile
 Passare su "Autoapprendimento"
 Eseguire la lavorazione del pezzo ciclo per ciclo
