6 Programmazione DIN
6.16 Cicli di esecuzione scar
ico
6.16 Cicli di esecuzione scarico
Profilo scarico G25

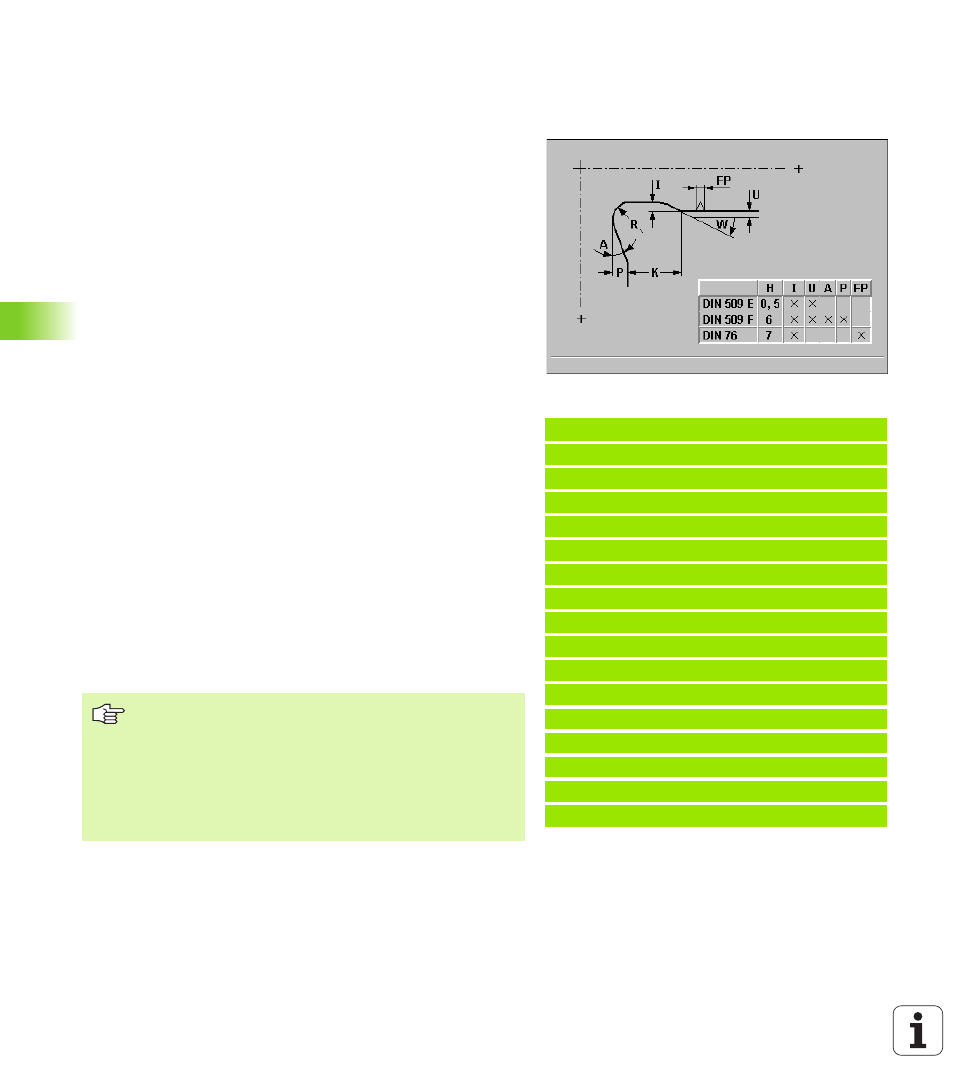

L'istruzione G25 genera l'elemento sagomato Scarico (DIN 509 E,
DIN 509 F, DIN 76) da integrare nella descrizione del profilo di cicli di
sgrossatura e finitura. La tabella della grafica di supporto illustra la
parametrizzazione degli scarichi.
Parametri
H Tipo di scarico
(default: 0)
H=0, 5: DIN 509 E
H=6: DIN 509 F
H=7: DIN 76
I Profondità scarico
(default: tabella standard)
K Larghezza scarico
(default: tabella standard)
R Raggio scarico
(default: tabella standard)
P Profondità trasversale
(default: tabella standard)
W Angolo scarico
(default: tabella standard)
A Angolo trasversale
(default: tabella standard)
FP Passo filetto
– Nessuna immissione: viene determinato in base
al diametro del filetto
U Sovrametallo rettifica
(default: 0)
E Avanzamento ridotto
per esecuzione scarico (default:
avanzamento attivo)
Nota:
Se i parametri non vengono indicati, il MANUALplus determina i
seguenti valori sulla base del diametro o del passo del filetto (Scarico
DIN 76) della tabella standard (vedere “Passo filetto" pag. 526):
DIN 509 E: I, K, W, R
DIN 509 F: I, K, W, R, P, A
DIN 76: I, K, W, R e FP (sulla base del diametro)
Esempio: G25
%25.nc
[G25]
N1 T1 G95 F0.4 G96 S150 M3
N2 G0 X62 Z2
N3 G819 P4 H0 I0.3 K0.1
N4 G0 X13 Z0
N5 G1 X16 Z-1.5
N6 G1 Z-30
N7 G25 H7 I1.15 K5.2 R0.8 W30 FP1.5
N8 G1 X20
N9 G1 X40 Z-35
N10 G1 Z-55 B4
N11 G1 X55 B-2
N12 G1 Z-70
N13 G1 X60
N14 G80
FINE
I parametri immessi vengono necessariamente
considerati, anche se la tabella standard prevede valori
diversi.
Per filetti interni è necessario predefinire il parametro
"Passo filetto FP", in quanto il diametro dell'elemento
assiale non è il diametro del filetto. Se il MANUALplus
ricorre alla definizione del passo del filetto, lo deve
calcolare con il minimo scostamento.
