HEIDENHAIN MANUALplus 4110 381
6.21 La
v
o
ra
zione superficie cilindr
ica

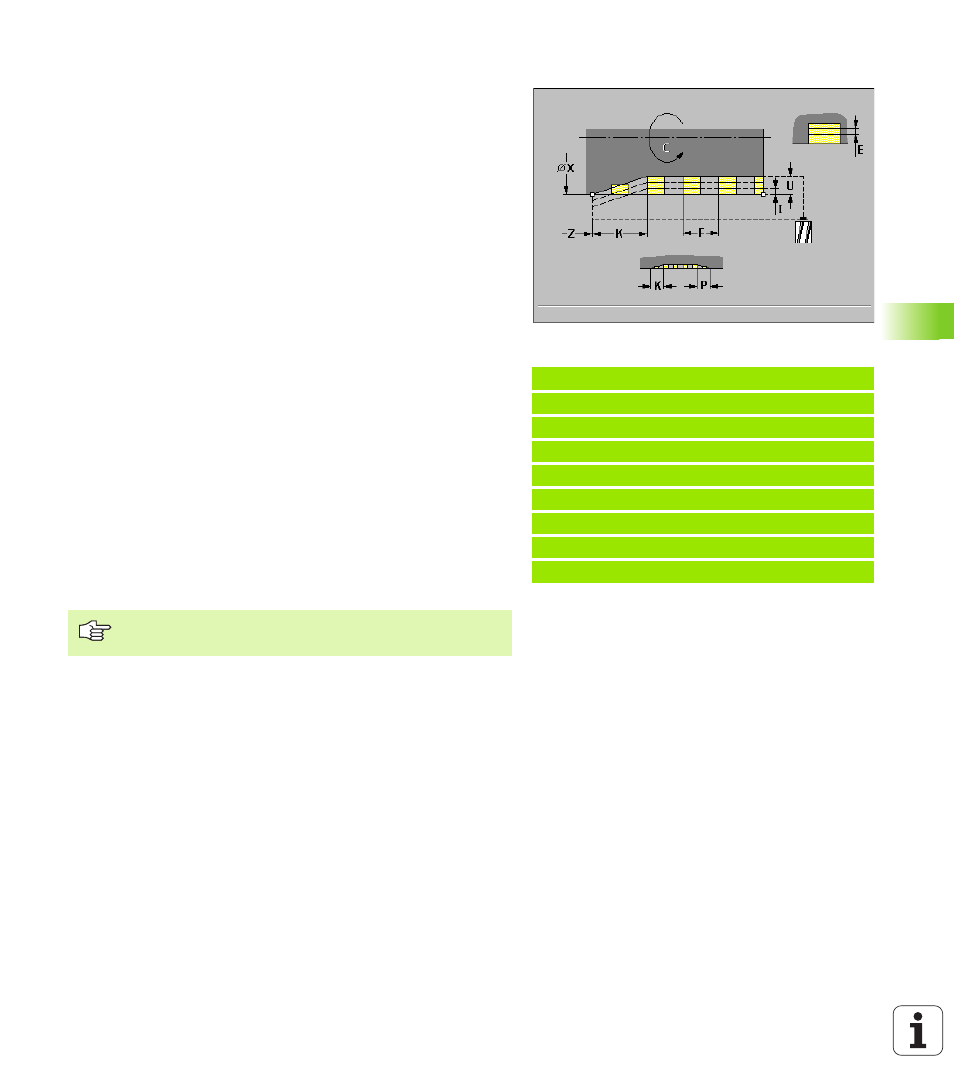

Fresatura scanalatura elicoidale G798
L'istruzione G798 fresa una scanalatura elicoidale a partire dalla
posizione attuale dell'utensile fino al "Punto finale X, Z". La larghezza
della scanalatura corrisponde al diametro della fresa.
Il primo accostamento viene eseguito con "I"; il MANUALplus calcola i
successivi accostamenti come segue:
La riduzione dell'accostamento avviene fino a >= 0,5 mm. Quindi ogni
accostamento viene eseguito con 0,5 mm.
Parametri
 X Punto finale (quota diametro) (default: posizione X attuale)
 Z Punto finale scanalatura
 C Angolo di partenza: posizione inizio scanalatura (default: 0)
 F Passo
„ F positivo: filettatura destrorsa
„ F negativo: filettatura sinistrorsa
 F Passo
 P lunghezza di avvio: rampa a inizio scanalatura (default: 0)
 K Lunghezza uscita: rampa a fine scanalatura (default: 0)
 U Profondità filetto
 I Accostamento massimo (default: profondità totale in un
accostamento)
 E Valore di riduzione per riduzione accostamento (default: 1)
Esempio: G798
%798.nc
[G798]
N1 T71 G197 S800 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X80 Z15
N5 G798 X80 Z-120 C0 F20 K20 U5 I1
N6 M15
FINE
accostamento attuale = I * (1 – (n–1) * E)
n: n. volte accostamento
Una scanalatura elicoidale può essere fresata
esclusivamente all'esterno.
