238 4 Programmazione di cicli
4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a

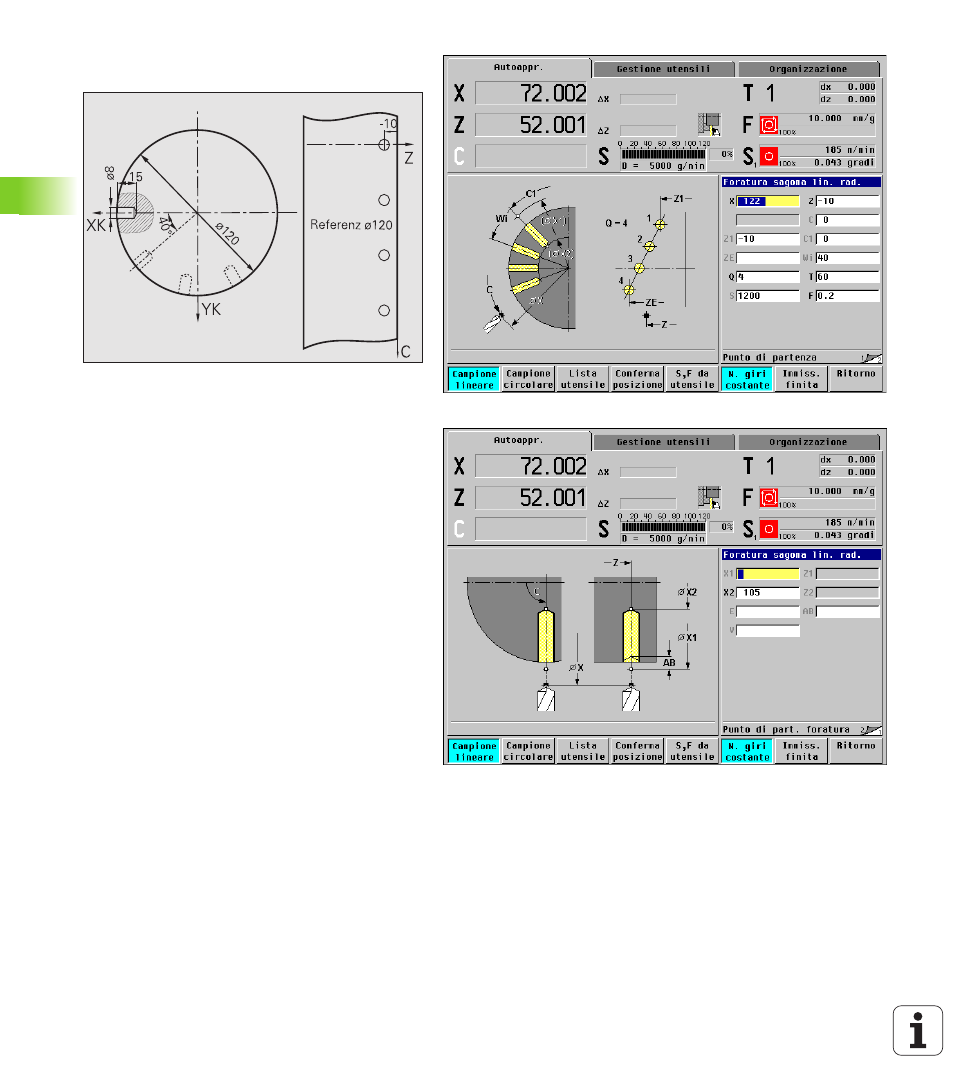

Sagoma di foratura lineare su superficie cilindrica
Sulla superficie cilindrica viene eseguita una sagoma
di foratura lineare con il ciclo "Foratura assiale". Questa
lavorazione presuppone un mandrino posizionabile e
utensili motorizzati.
La sagoma viene definita con le coordinate del primo
foro, il numero di fori e la distanza tra i fori (figura in
alto a destra). Per la foratura viene indicata solo la
profondità (figura in basso a destra).
Dati utensile
„ WO = 2 – Orientamento utensile
„ I = 8 – Diametro foro
„ B = 90 – Angolo dell'inserto
„ H = 1 – Utensile motorizzato
