5.7 Elementi del pr
ofilo ICP superficie cilindr
ica
Impostazione linea superficie cilindrica

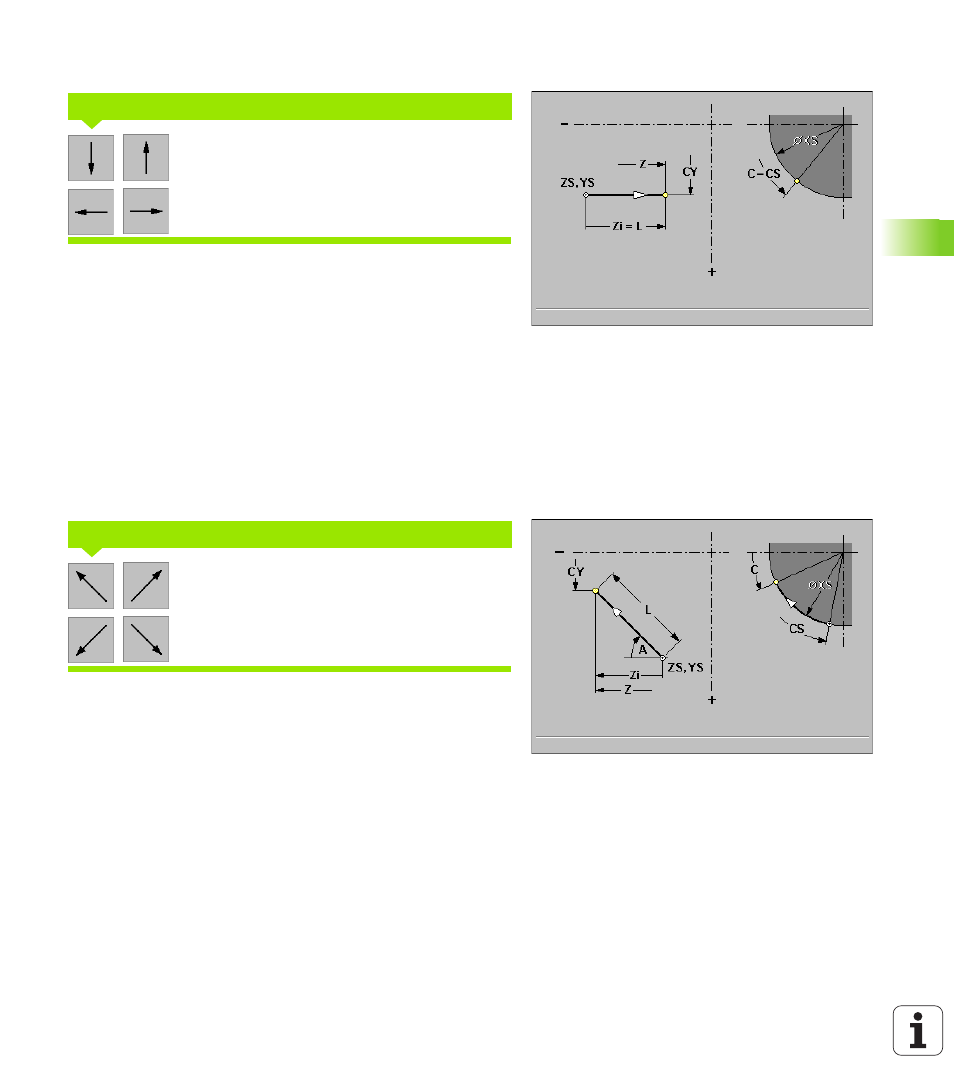

Selezionare la direzione della linea
Quotare la linea e specificare il passaggio al successivo elemento del
profilo.
Parametri
 ZS, YS Punto di partenza (YS come quota percorso – riferimento:
diametro XS)
 CS Punto di partenza come quota angolo
 XS Diametro di sviluppo
 Z Punto di arrivo
 CY Punto di arrivo come quota percorso (riferimento: diametro XS)
 C Punto di arrivo come quota angolo
 L Lunghezza linea
 F Avanzamento speciale
Selezionare la direzione della linea
Quotare la linea e specificare il passaggio al successivo elemento del
profilo.
Parametri
 ZS, YS Punto di partenza (YS come quota percorso – riferimento:
diametro XS)
 CS Punto di partenza come quota angolo
 XS Diametro di sviluppo
 Z Punto di arrivo
 CY Punto di arrivo come quota percorso (riferimento: diametro XS)
 C Punto di arrivo come quota angolo
 A Angolo rispetto ad asse Z – direzione angolo vedere grafica di
supporto
 L Lunghezza linea
 F Avanzamento speciale
Linee verticali/orizzontali
Linea inclinata
