376 6 Programmazione DIN
6.21 La
v
o
ra
zione superficie cilindr
ica
Circolare superficie cilindrica G112/G113
Istruzione geometrica: G112/G113 definisce un arco del profilo sulla
superficie cilindrica.
Istruzione di lavorazione: l'utensile si sposta con avanzamento
circolare al "Punto finale".

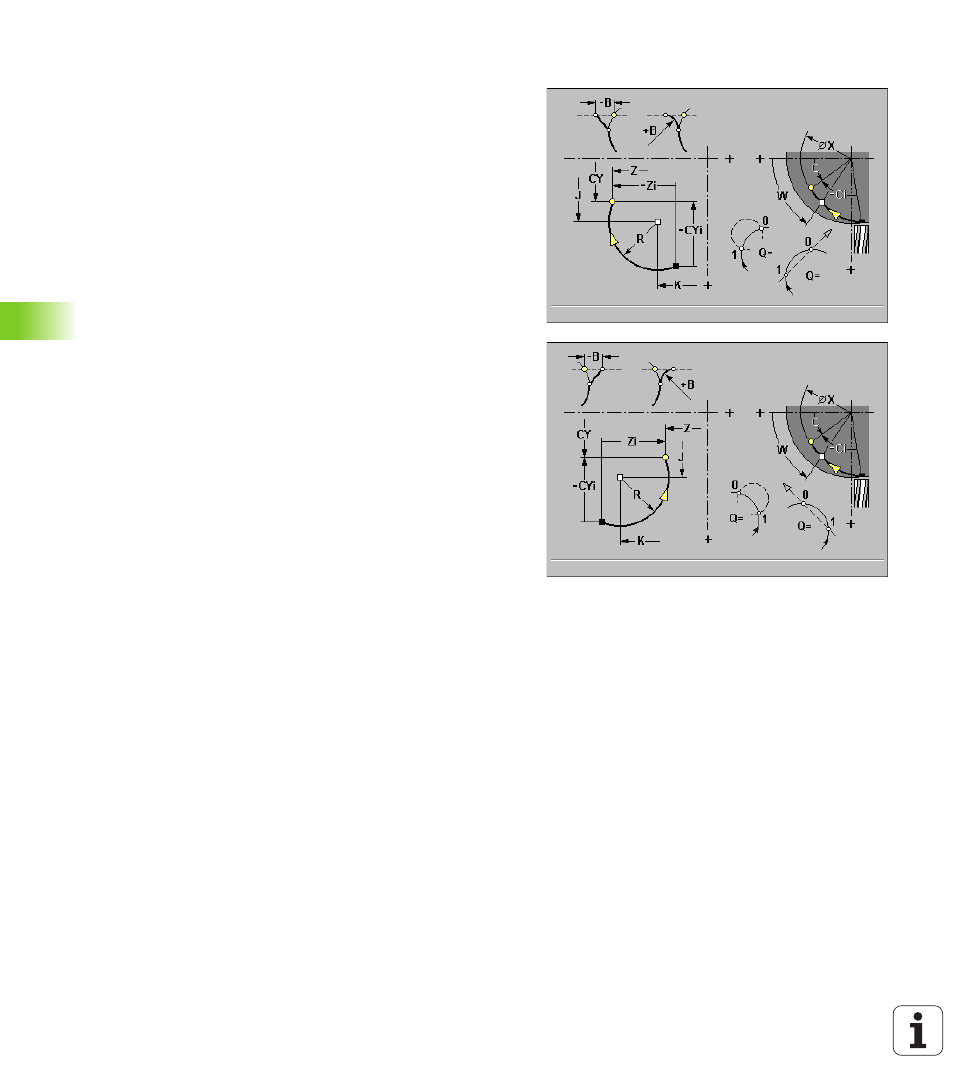

Il senso di rotazione risulta dalla grafica di supporto.
Parametri
 Z Punto finale (default: posizione Z attuale)
 C Angolo finale – Direzione angolare: vedere grafica di supporto
 CY Punto finale come quota percorso (riferimento: G120 Diametro
di riferimento)
 R Raggio
 K Centro
 J Centro come quota percorso (riferimento: sviluppo della superficie
cilindrica con G120 Diametro di riferimento)
 W Centro: Angolo centro – Direzione angolare: vedere grafica di
supporto
 Q Punto di intersezione (default: Q=0): se per il calcolo del punto
finale risultano due possibili soluzioni, "Q" definisce il punto finale.
 B Smusso/Arrotondamento : passaggio al successivo elemento del
profilo. Programmare il punto finale teorico dell'elemento del profilo
se si indica uno smusso/arrotondamento
„ B nessuna immissione: passaggio tangenziale
„ B=0: raccordo non tangenziale
„ B>0: raggio di arrotondamento
„ B<0: larghezza smusso
 X Punto finale: accostamento (quota diametro) – (default:
posizione X attuale)
