6.22 Lavorazione di sagome

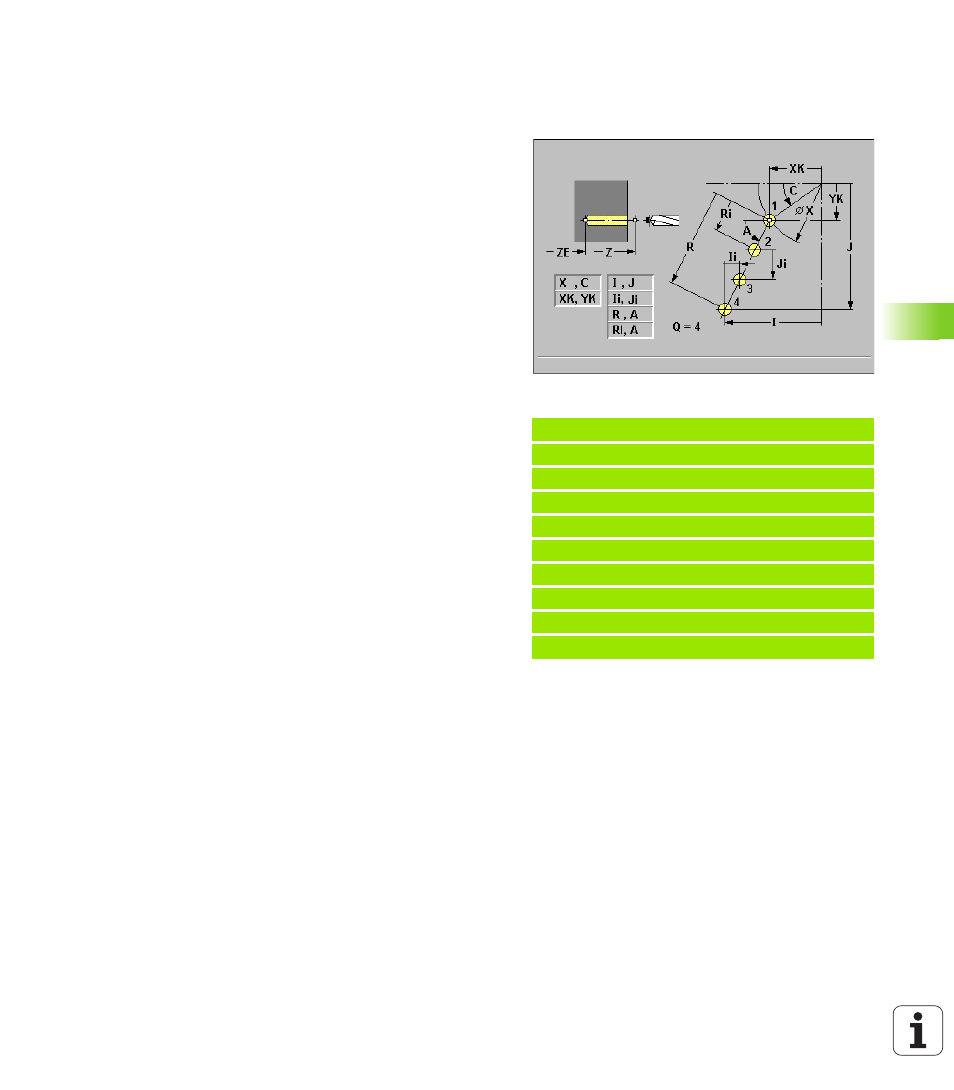

Sagoma lineare superficie frontale G743
L'istruzione G743 esegue una sagoma di foratura o fresatura lineare
alle medesime distanze sulla superficie frontale.
Se non si inserisce il parametro "ZE", si applica il ciclo di foratura/
fresatura del blocco NC successivo. Seguendo questo principio la
descrizione delle sagome si può combinare con
„ cicli di foratura (G71, G74, G36)
„ ciclo di fresatura scanalatura lineare (G791)
„ fresatura profilo con "profilo libero" (G793)
Parametri
 XK Punto iniziale sagoma (cartesiano)
 YK Punto iniziale sagoma (cartesiano)
 Z Punto iniziale foratura/fresatura
 ZE Punto finale foratura/fresatura
 X Diametro (coordinate polari)
 C Angolo iniziale (coordinate polari)
 A Angolo sagoma
 I Punto finale sagoma (cartesiano)
 J Punto finale sagoma (cartesiano)
 li Punto finale: Distanza di sagoma (coordinate cartesiane)
 Ji Punto finale: Distanza di sagoma (coordinate cartesiane)
 R Lunghezza: distanza prima – ultima posizione
 Ri Lunghezza: distanza fino alla posizione successiva
 Q Numero fori/matrici (default: 1)
Combinazioni di parametri per la definizione del punto iniziale e delle
posizioni delle sagome:
„ Punto iniziale sagoma:
„ XK, YK
„ X, C
„ Posizioni sagoma:
„ I, J e Q
„ Ii, Ji e Q
„ R, A e Q
„ Ri, Ai e Q
Esempio: G743
%743.nc
[G743]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G743 XK20 YK5 A45 Ri30 Q2
N6 G791 X50 C0 Z-5 P2 F0.15
N7 M15
FINE
