9.3 Esempio ICP "Matr
ice"
9.3 Esempio ICP "Matrice"
L'esempio illustra la creazione di una matrice con l'ausilio della

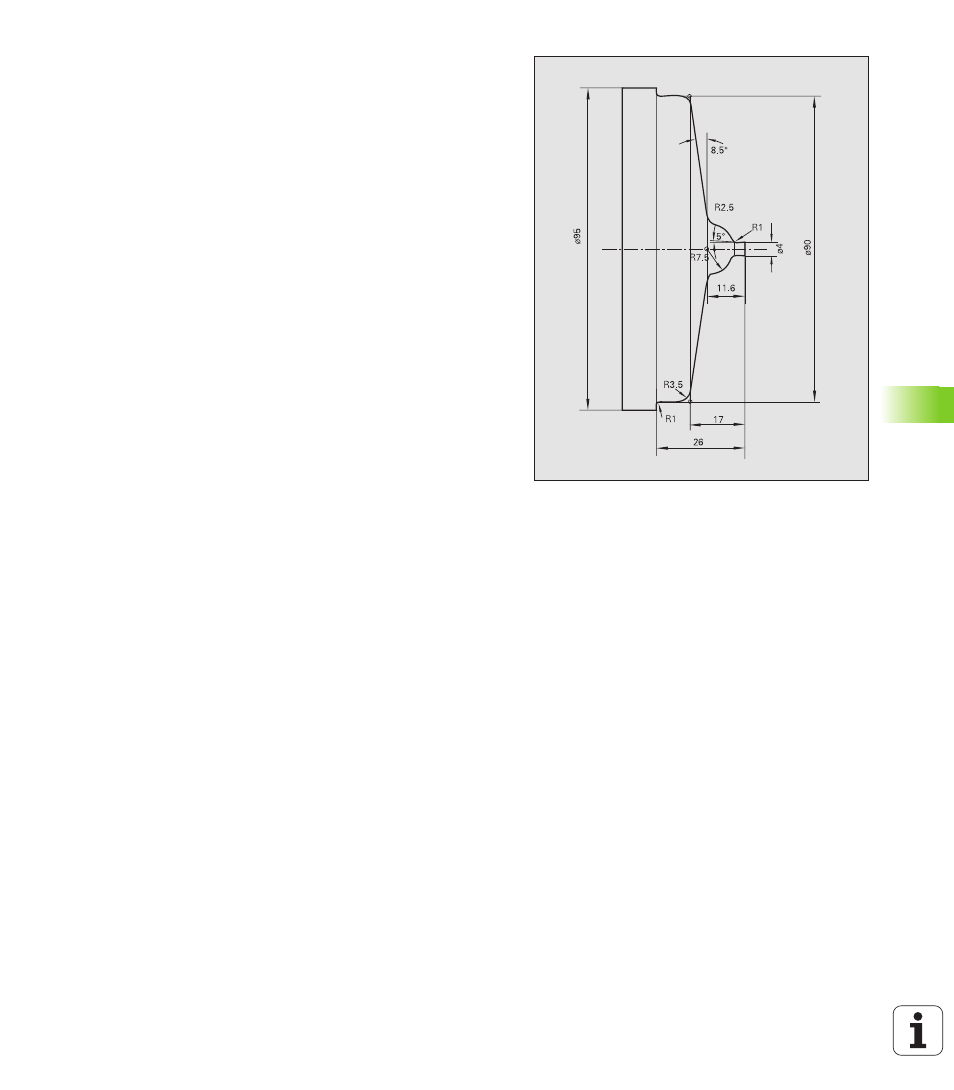

Programmazione ICP. Partendo dal disegno quotato verranno
presentate le singole fasi di lavoro per la realizzazione del profilo ICP e
per l'integrazione del profilo in cicli ICP.
Al termine della lavorazione sono disponibili la descrizione del profilo
ICP e il programma ciclo.
La lavorazione viene eseguita con cicli radiali ICP.
Utensili impiegati
„ Utensile per sgrossare:
„ Posizione T1
„ WO = 1 Orientamento utensile
„ A = 93° Angolo di inclinazione
„ B = 55° Angolo dell'inserto
„ R = 0,8 Raggio utensile
„ Utensile per rifinire:
„ Posizione T2
„ WO = 1 Orientamento utensile
„ A = 93° Angolo di inclinazione
„ B = 55° Angolo dell'inserto
„ R = 0,5 Raggio utensile
Procedura
 Serrare il pezzo grezzo (diametro 95 mm, lunghezza 100 mm)
 Predisporre la macchina
– definire l'origine pezzo
– definire le quote utensile
 Passare su "Autoapprendimento"
 Definire i cicli di posizionamento per cambio utensile
 Creare il profilo ICP
 Integrare il profilo ICP nel ciclo di sgrossatura e finitura
