360 6 Programmazione DIN
6
.18
C
ic
li
d
i fo
ra
tu
ra

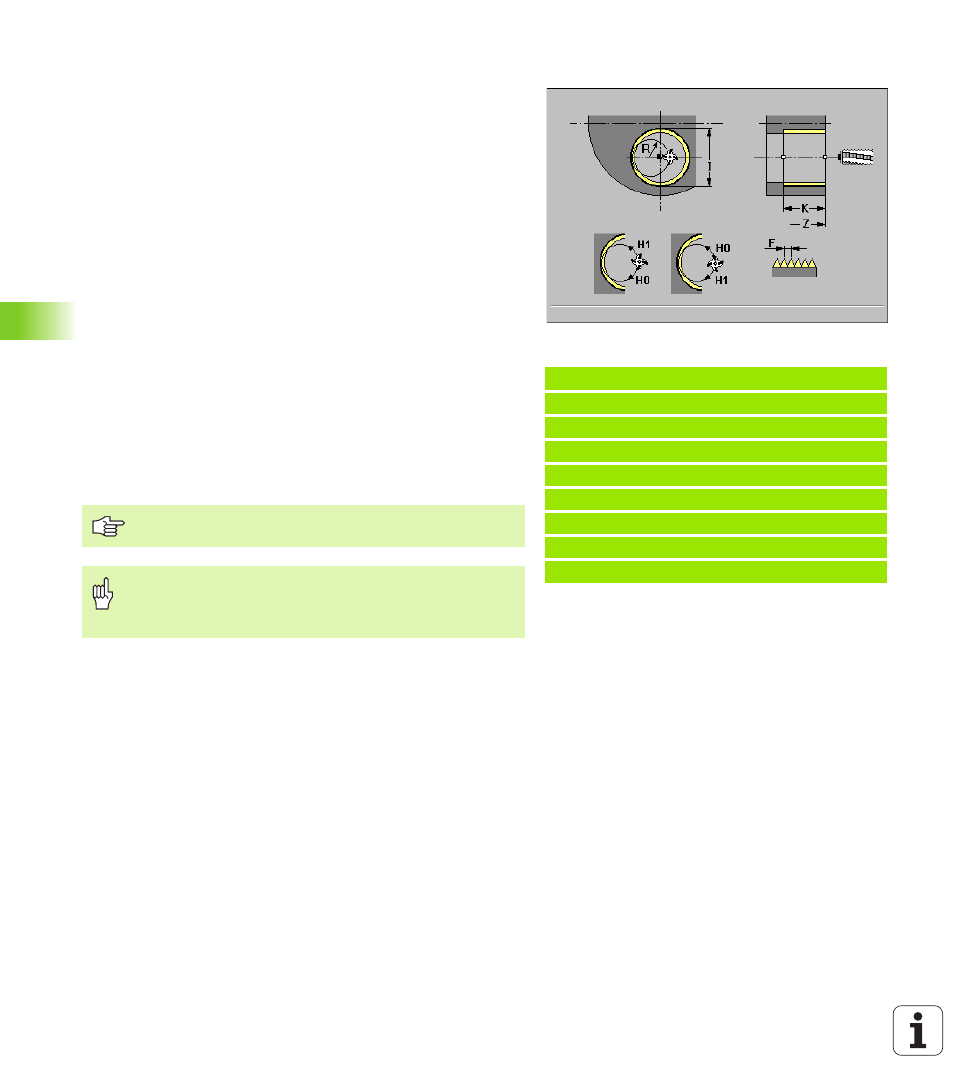

Fresatura filetto assiale G799
L'istruzione G799 fresa un filetto in un foro esistente.
Posizionare l'utensile al centro del foro prima della chiamata
dell'istruzione G799. Il ciclo posiziona l'utensile all'interno del foro sul
"Punto finale filetto". Quindi l'utensile trasla in "Raggio di
avvicinamento R", fresa il filetto in una rotazione di 360° e avanza
quindi di "F". Successivamente il ciclo allontana l'utensile e lo riporta
sul punto di partenza.
Parametri
 I Diametro interno filetto
 Z Punto di partenza filetto
 K Profondità filetto
 R Raggio di avvicinamento – default:
R = (I – diametro fresa) / 2
 F Passo filetto
 J Sinistrorsa, destrorsa (default: 0): direzione filettatura
„ J=0: dx
„ J=1: sx
 H Direzione di fresatura (default: 0)
„ H=0: discorde
„ H=1: concorde
Esempio: G799
%799.nc
[G799]
N1 T70 G195 F0.2 G197 S800
N2 G0 X100 Z2
N3 M14
N4 G110 Z2 C45 X100
N5 G799 I12 Z0 K-20 F2 J0 H0
N6 M15
FINE
Per il ciclo G799 utilizzare utensili per fresare filetti.
Attenzione Pericolo di collisioni!
Tenere presente il diametro del foro e il diametro della
fresa se si programma il "Raggio di avvicinamento R".
