368 6 Programmazione DIN
6.20 La
v
o
ra
zione superficie fr
ontale

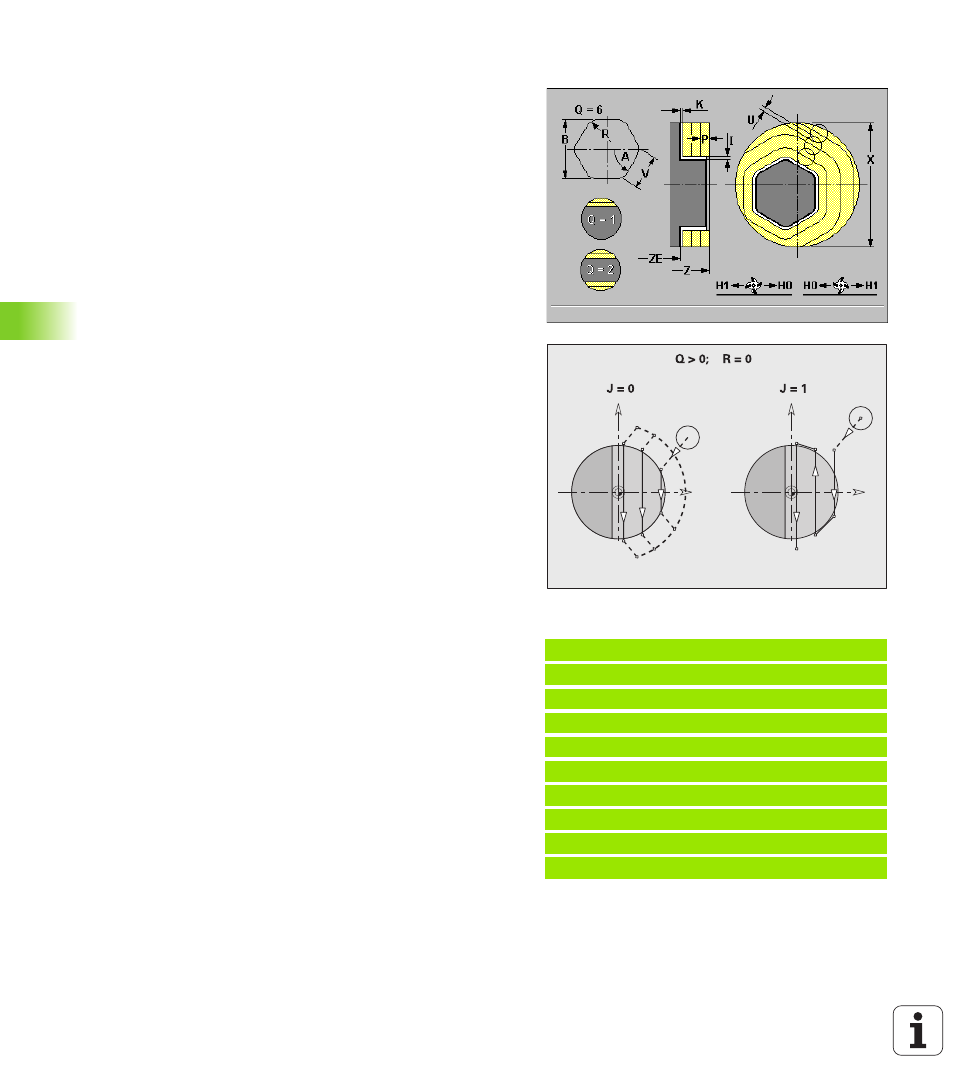

Fresatura superfici superficie frontale G797
L'istruzione G797 fresa in funzione delle superfici "Q" un poligono o la
matrice definita nell'istruzione dopo G797.
Parametri
 X Diametro di limitazione
 Z Spigolo superiore di fresatura
 ZE Fondo fresatura
 B Apertura chiave (assente con Q=0): definisce il materiale che
rimane invariato. In caso di numero pari di superfici è possibile
programmare "B" in alternativa a "V".
„ Q=1: spessore residuo
„ Q>=2: apertura chiave
 V Lunghezza lato – assente con Q=0
 R Smusso/Arrotondamento – assente con Q=0
„ R<0: lunghezza smusso
„ R>0: raggio arrotondamento
 A Angolo di inclinazione (riferimento vedere grafica di supporto)
- assente con Q=0
 Q Numero superfici (default: 0):
Campo: 0 <= Q <= 127
„ Q=0: all'istruzione G797 segue la descrizione della matrice
„ Q=1: una superficie
„ Q=2: due superfici sfasate di 180°
„ Q=3: triangolo
„ Q=4: rettangolo, quadrato
„ Q>4: poligono
 P Accostamento massimo (default: profondità totale in un
accostamento)
 U Fattore di sovrapposizione (default: 0,5): sovrapposizione
minima dei percorsi di fresatura = U*diametro fresa
 I Sovrametallo parallelo al profilo
 K Sovrametallo Z (in direzione di accostamento)
 F Accostamento di lavorazione per accostamento in profondità
(default: avanzamento attivo)
 E Avanzamento ridotto per elementi circolari (default: avanzamento
attivo)
 H Direzione di fresatura (default: 0): interagisce insieme al senso
di rotazione della fresa sulla direzione di fresatura (vedere grafica
di supporto)
„ H=0: discorde
„ H=1: concorde
 O Sgrossatura/Finitura (default: 0)
„ O=0: sgrossatura
„ O=1: finitura
Esempio: G797
%797.nc
[G797]
N1 T70 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X100 Z2
N5 G797 X100 Z0 ZE-5 B50 R2 A0 Q4 P2 U0.5
N6 G100 Z2
N7 M15
FINE
