HEIDENHAIN MANUALplus 4110 233
4.9 Sag
o
me di f
o
ra
tu
ra
e fr
esat
ur
a

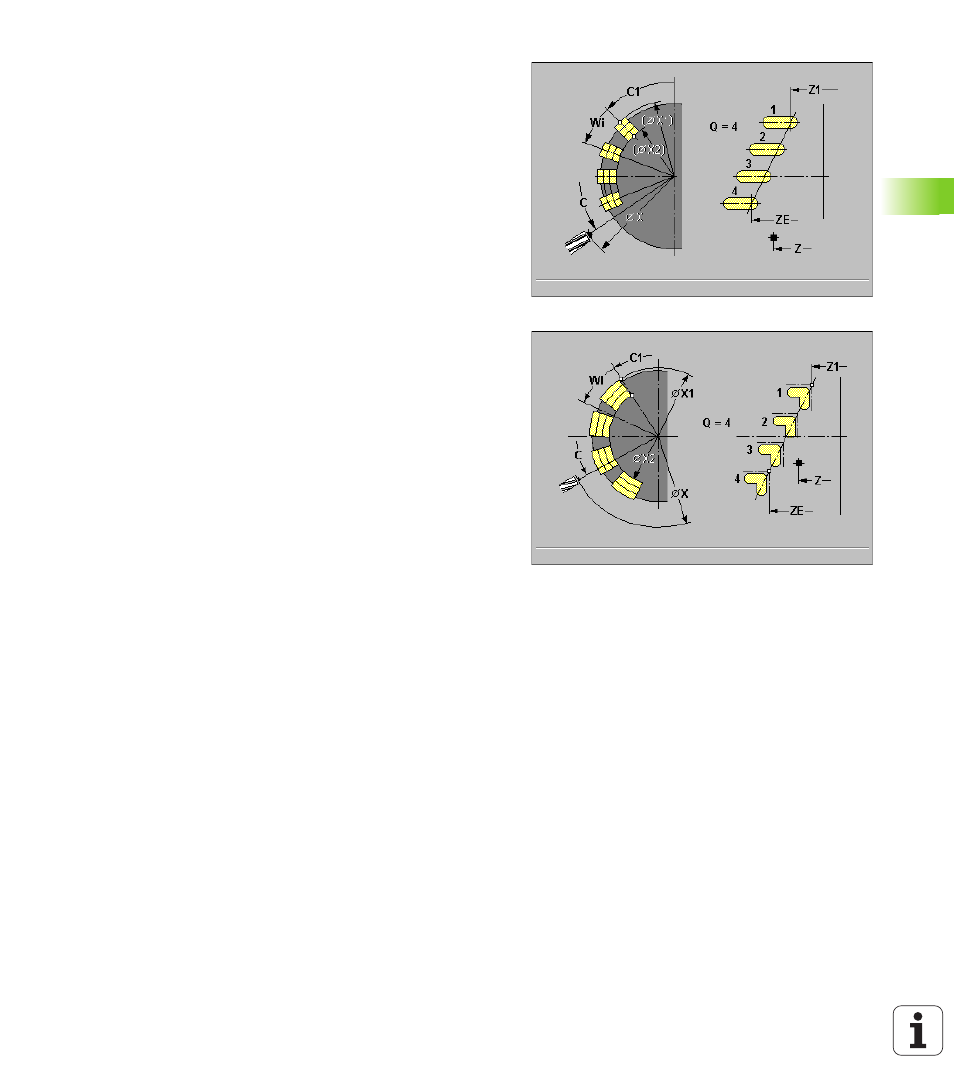

Parametri ciclo
 X, Z Punto di partenza
 C Angolo mandrino (posizione asse C) – default: angolo mandrino
attuale
 Z1 Punto di partenza sagoma: posizione 1° foro/1ª scanalatura
(coordinate polari)
 C1 Angolo 1° foro/1ª scanalatura: angolo iniziale (coordinate
polari)
 ZE Punto finale sagoma – default: Z1
 Wi Incremento angolare distanza di sagoma – default: disposizione
uniforme di fori/fresature sul perimetro
 Q Numero di fori/scanalature – default: 1
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Le posizioni della sagoma si definiscono con "ZE - Wi" o "Wi - Q".
Vengono inoltre richiesti i parametri di foratura/fresatura.
Esecuzione ciclo
1 posizionamento (in funzione della configurazione della macchina):
„ senza asse C: posizionamento su "Angolo mandrino C"
„ con asse C: attivazione dell'asse C e posizionamento in rapido su
"Angolo mandrino C"
„ funzionamento manuale: lavorazione a partire da angolo
mandrino attuale
2 calcolo delle posizioni della sagoma
3 posizionamento su "Punto iniziale sagoma"
4 esecuzione di foratura/fresatura
5 posizionamento per la successiva lavorazione
6 ripetizione di 4...5, fino a realizzare tutte le lavorazioni
7 posizionamento su "Punto di partenza Z" e disattivazione
dell'asse C
