4.4 Cicli di aspor
tazione tr
ucioli

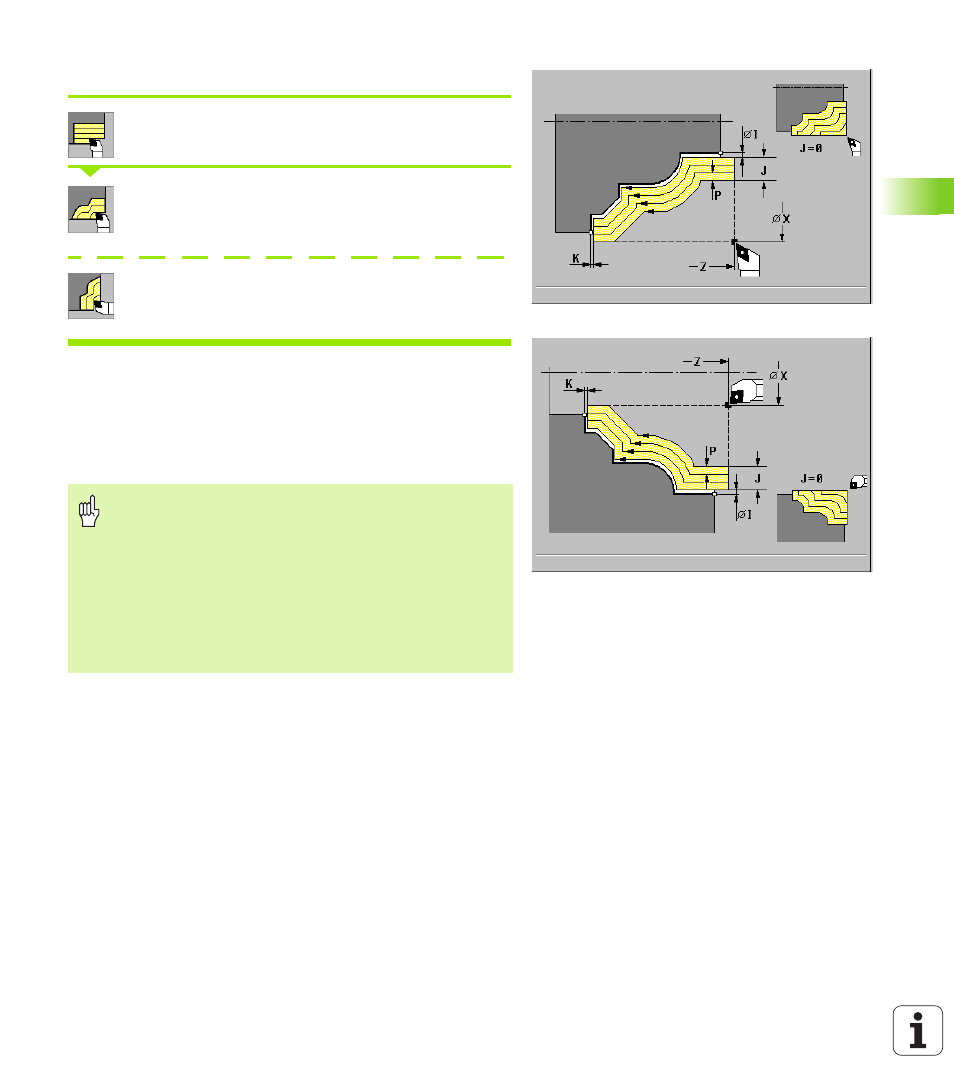

Parallela al profilo ICP assiale/radiale
Selezionare "Cicli asp. truc. assiale/radiale"
Selezionare "Parallela al profilo ICP assiale" (figure a
destra)
Selezionare "Parallela al profilo ICP radiale" (figure alla
pagina successiva)
Il ciclo sgrossa parallelamente al profilo in funzione del parametro
"J":
„ J=0: l'area descritta da "X, Z" e dal profilo ICP, tenendo conto dei
sovrametalli.
„ J>0: l'area descritta dal profilo ICP (più sovrametallo) e dal
"sovrametallo parte grezza J".
Parametri ciclo
 X, Z Punto di partenza
 P Profondità di accostamento – la profondità di accostamento
viene valutata in funzione di "J"
„ J=0: P è la profondità di accostamento massima. Il ciclo riduce la
profondità di accostamento, se l'accostamento programmato non
è possibile a causa della geometria del tagliente nel piano radiale
o assiale.
„ J>0: P è la profondità di accostamento. Questo accostamento
viene utilizzato in senso assiale e radiale.
Attenzione Pericolo di collisioni!
„ Se l'angolo di inclinazione e dell'inserto dell'utensile non
sono definiti, quest'ultimo inizia la lavorazione con
l'angolo di entrata. Se sono definiti, l'utensile inizia a
lavorare con l'angolo di entrata massimo possibile. Il
materiale residuo viene ignorato.
„ Con il sovramet. pezzo grezzo J>0: Utilizzare come
"Profondità di accostamento P" l'accostamento minore,
se a causa della geometria del tagliente l'accostamento
massimo in direzione assiale e radiale è differente.
