5.2 Editing di pr
ofili ICP
Passaggi fra elementi del profilo
Un passaggio è "tangenziale", se nel punto di contatto degli elementi
del profilo non si forma alcun punto di flessione o spigolo. Per profili
geometricamente complessi i passaggi tangenziali vengono impiegati
per ricorrere in minima misura all'applicazione delle quote ed
escludere contraddizioni matematiche.
Per il calcolo di elementi indefiniti del profilo, il MANUALplus deve
identificare il tipo di passaggio tra gli elementi.
Il passaggio al successivo elemento del profilo si definisce tramite
softkey.

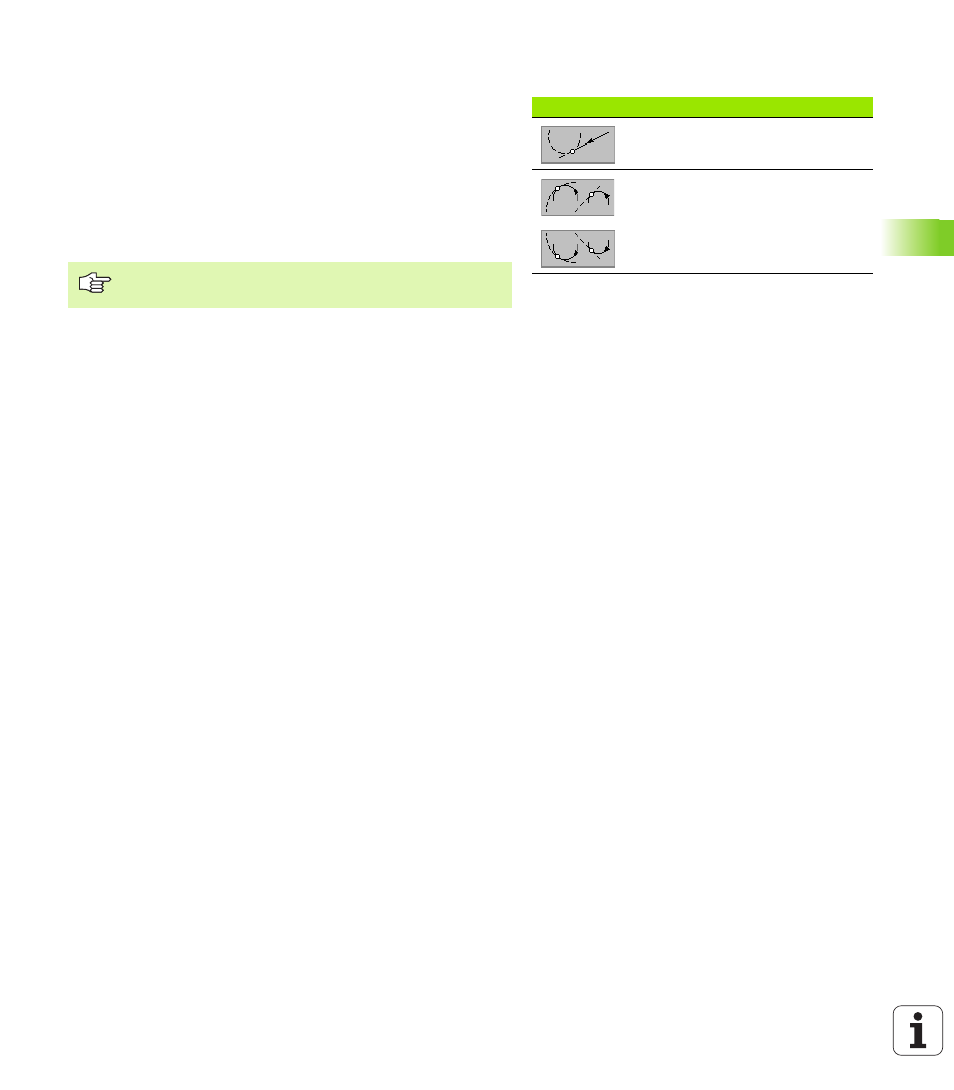

Softkey per passaggio tangenziale
passaggio tangenziale
da elemento lineare a circolare
passaggio tangenziale
da elemento circolare a elemento
circolare o lineare (senso di
rotazione vedere icona)
I passaggi tangenziali "dimenticati" sono spesso la causa di
messaggi di errore nella definizione del profilo ICP.
