4.5 Cicli di tr
oncat
u
ra
Scarico Forma K
Selezionare "Cicli di troncatura"
Selezionare "Scarico K"
La forma realizzata del profilo dipende dall'utensile impiegato, in
quanto viene eseguita soltanto una passata lineare nell'angolo di 45°.
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Spigolo profilo
 I Profondità scarico
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro

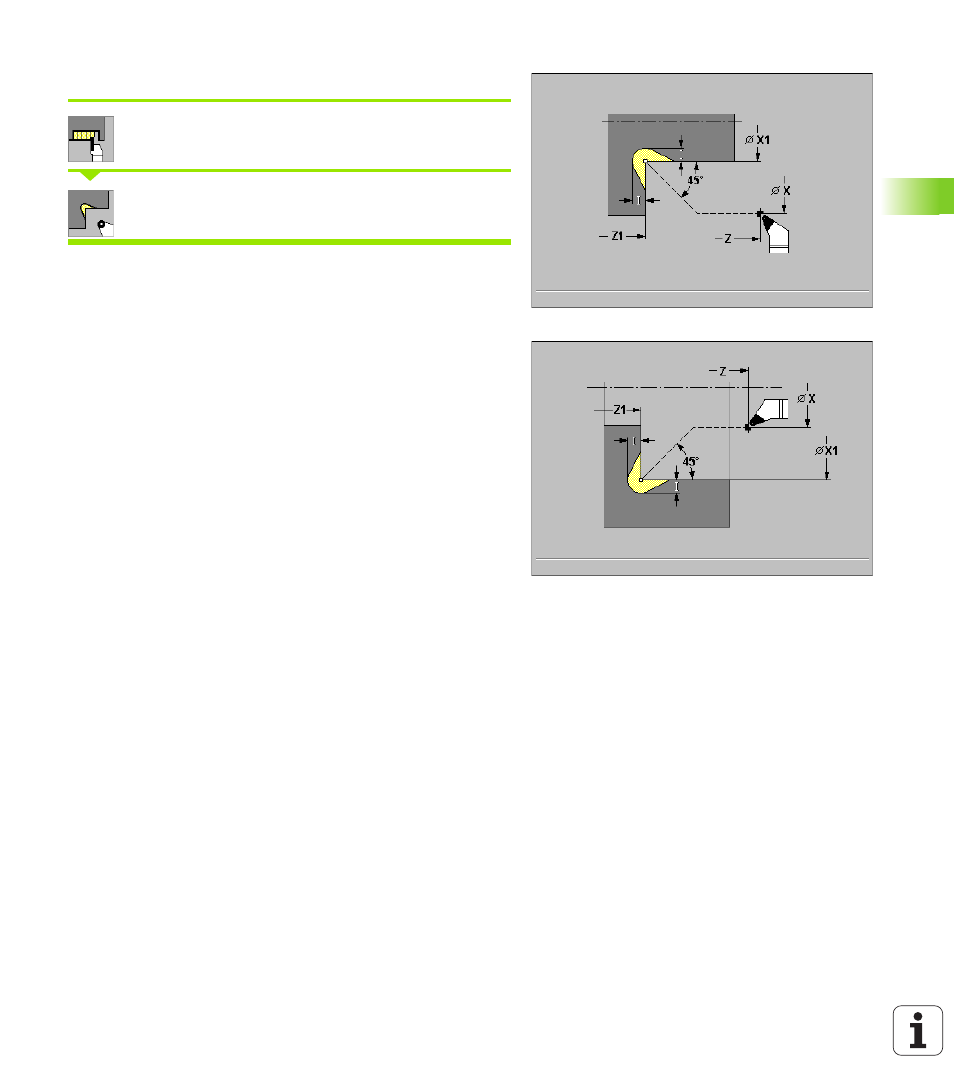

Esecuzione ciclo
1 spostamento in rapido a 45° su "Distanza di sicurezza" davanti allo
"Spigolo profilo X1, Z1"
2 inizio lavorazione con "Profondità scarico I"
3 allontanamento dell'utensile sullo stesso percorso raggiungendo il
"Punto di partenza X, Z"
