182 4 Programmazione di cicli
4.6 Cicli di filet
tat
ur
a ed esecuzione scar
ico
Scarico DIN 509 E
Selezionare "Filettatura"
Selezionare "Scarico DIN 509 E"
Softkey Con ritorno:
Off: l'utensile si arresta alla fine del ciclo (figure a
destra)
On: l'utensile ritorna al punto di partenza (figure alla
pagina successiva)

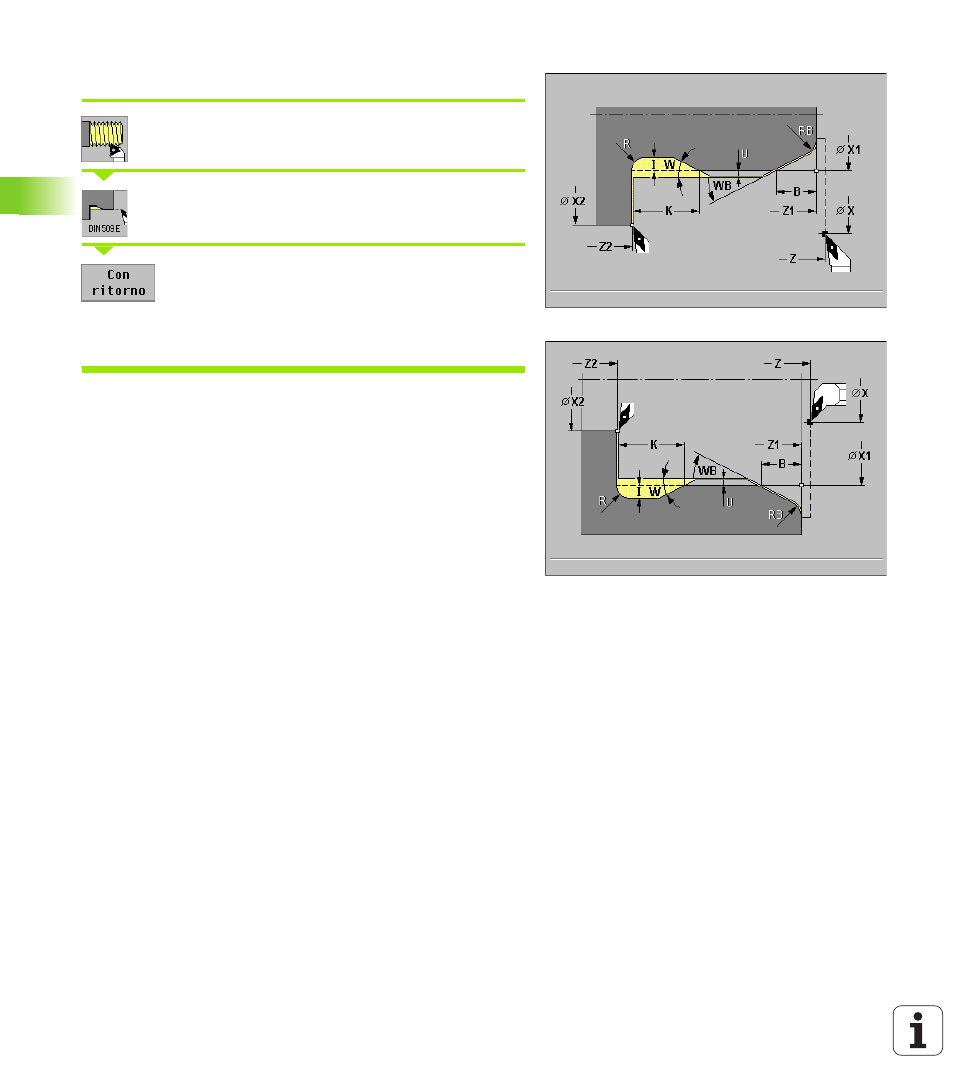

Il ciclo esegue lo scarico DIN 509 forma E, l'imbocco cilindrico, il
cilindro sporgente e l'adiacente superficie piana. Per l'area del cilindro
è possibile definire un sovrametallo di rettifica. L'imbocco cilindrico
viene eseguito se è indicato il parametro "B" o "RB".
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Punto di partenza cilindro
 X2, Z2 Punto finale superficie piana
 E Avanzamento ridotto per entrata e imbocco filettato – default:
avanzamento F
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
 I Profondità scarico – default: tabella standard
 K Lunghezza scarico – default: tabella standard
 W Angolo scarico – default: tabella standard
 R Raggio scarico (su entrambi i lati dello scarico) - default: tabella
standard
 B Lunghezza imbocco cilindrico – default: nessun imbocco
filettato
 WB Angolo imbocco – default: 45°
 RB Raggio imbocco – default: nessun raggio di imbocco
 U Sovrametallo rettifica per l'area del cilindro – default: 0
I parametri immessi vengono necessariamente considerati, anche se
la tabella standard prevede valori diversi. Se i parametri "I, K, W e R"
non sono indicati, vengono determinati sulla base del diametro del
cilindro della tabella standard (vedere “Parametri Scarico DIN 509 E,
DIN 509 F" pag. 529).
