HEIDENHAIN MANUALplus 4110 107
4.4 Cicli di aspor
tazione tr
ucioli

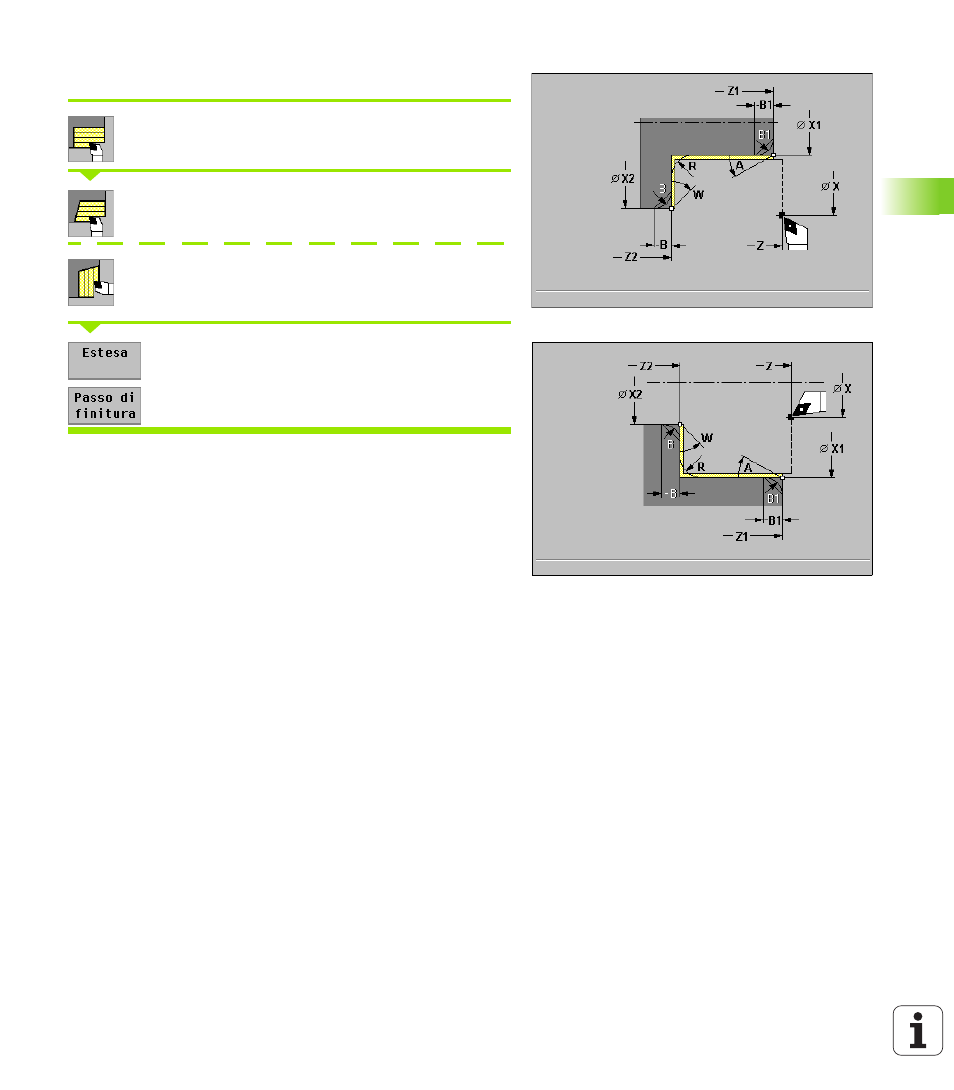

Passata finitura assiale/radiale – Estesa
Selezionare "Cicli asp. truc. assiale/radiale"
Selezionare "Passata assiale" (figure a destra)
Selezionare "Passata radiale" (figure alla pagina
successiva)
Attivare Estesa
Attivare Finitura
Il ciclo rifinisce la parte del profilo da "X1, Z1" fino a "X2, Z2". L'utensile
si arresta alla fine del ciclo.
Parametri ciclo
 X, Z Punto di partenza
 X1, Z1 Punto iniziale profilo
 X2, Z2 Punto finale profilo
 A Angolo iniziale: Campo: 0° <= A < 90°
 W Angolo finale: Campo: 0° <= W < 90°
 R Arrotondamento
 B, B1 Smusso/Raccordo (B fine profilo; B1 inizio profilo)
„ B>0: raggio di arrotondamento
„ B<0: larghezza smusso
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Con i seguenti parametri opzionali si possono definire:
„ A: Diagonale a inizio profilo
„ W: Diagonale a fine profilo
„ R: Arrotondamento
„ B: Smusso/Raccordo a fine profilo
„ B1: Smusso/Raccordo a inizio profilo
