HEIDENHAIN MANUALplus 4110 209
4.8 Cicli di fr
esat
ur
a

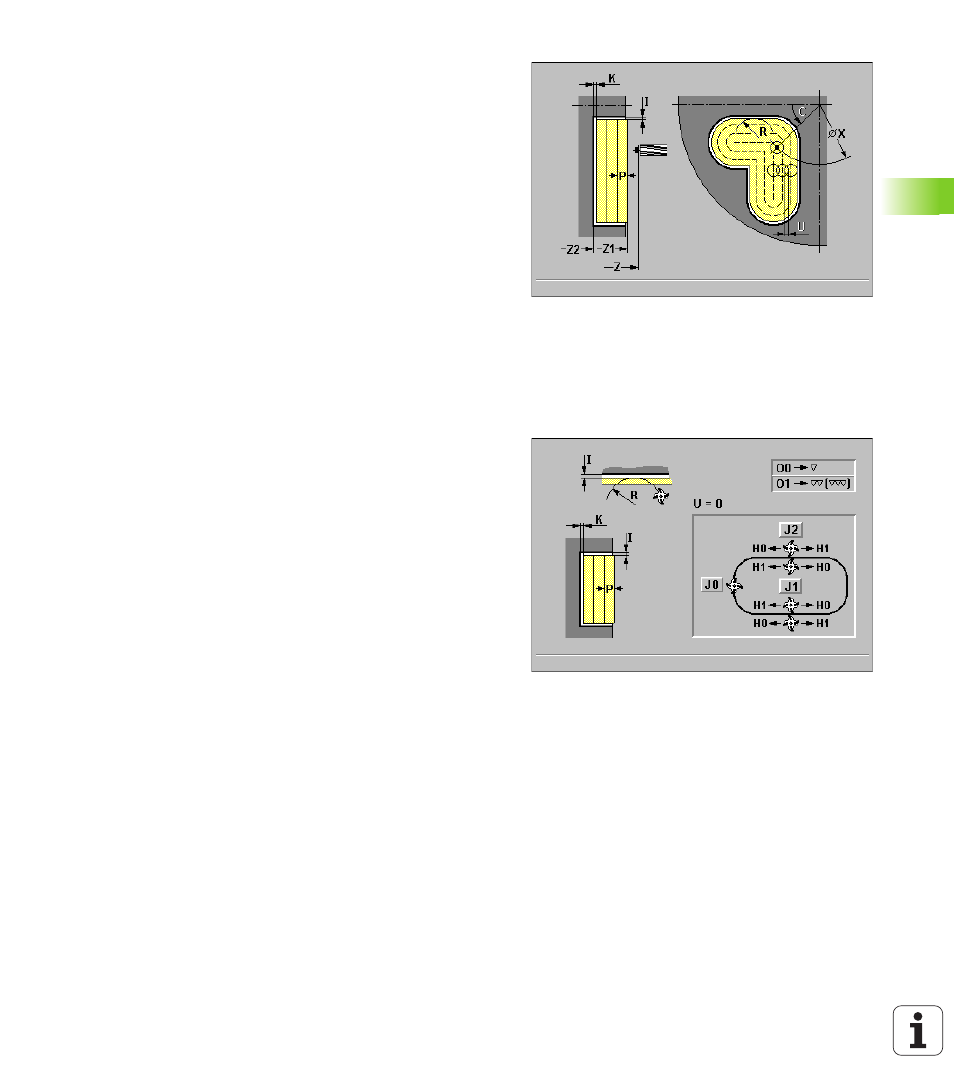

Parametri ciclo (prima finestra di immissione)
 X, Z Punto di partenza
 C Angolo mandrino (posizione asse C) – default: angolo mandrino
attuale
 C1 Angolo centro matrice – default: Angolo mandrino C
 Z1 Spigolo superiore di fresatura – default: punto di partenza Z
 Z2 Fondo fresatura
 P Profondità di accostamento – default: profondità totale in un
accostamento
 U Fattore di sovrapposizione
„ Nessuna immissione: fresatura profilo
„ U>0: fresatura tasca – sovrapposizione (minima) dei percorsi di
fresatura = U*diametro fresa
 I Sovrametallo parallelo al profilo
 K Sovrametallo in direzione di accostamento
 T Numero utensile
 S Numero di giri/Velocità di taglio
 F Avanzamento al giro
Parametri ciclo (seconda finestra di immissione)
 N Numero profilo ICP
 FZ Accostamento di lavorazione – default: avanzamento attivo
 E Avanzamento ridotto per elementi circolari – default:
avanzamento attivo
 H Direzione di fresatura – default: 0
„ H=0: discorde
„ H=1: concorde
 J Fresatura profilo (default: 0) in funzione di "U":
„ Fresatura tasca e J=0: sul profilo
„ Fresatura tasca e J=1: interno
„ Fresatura tasca e J=2: esterno
„ Fresatura profilo e J=0: dall'interno verso l'esterno
„ Fresatura profilo e J=1: dall'esterno verso l'interno
 O Sgrossatura/Finitura : procedura di fresatura (solo per fresatura
tasca) – default: 0
„ O=0: sgrossatura
„ O=1: finitura
