1.5 Punti di riferimento macchina

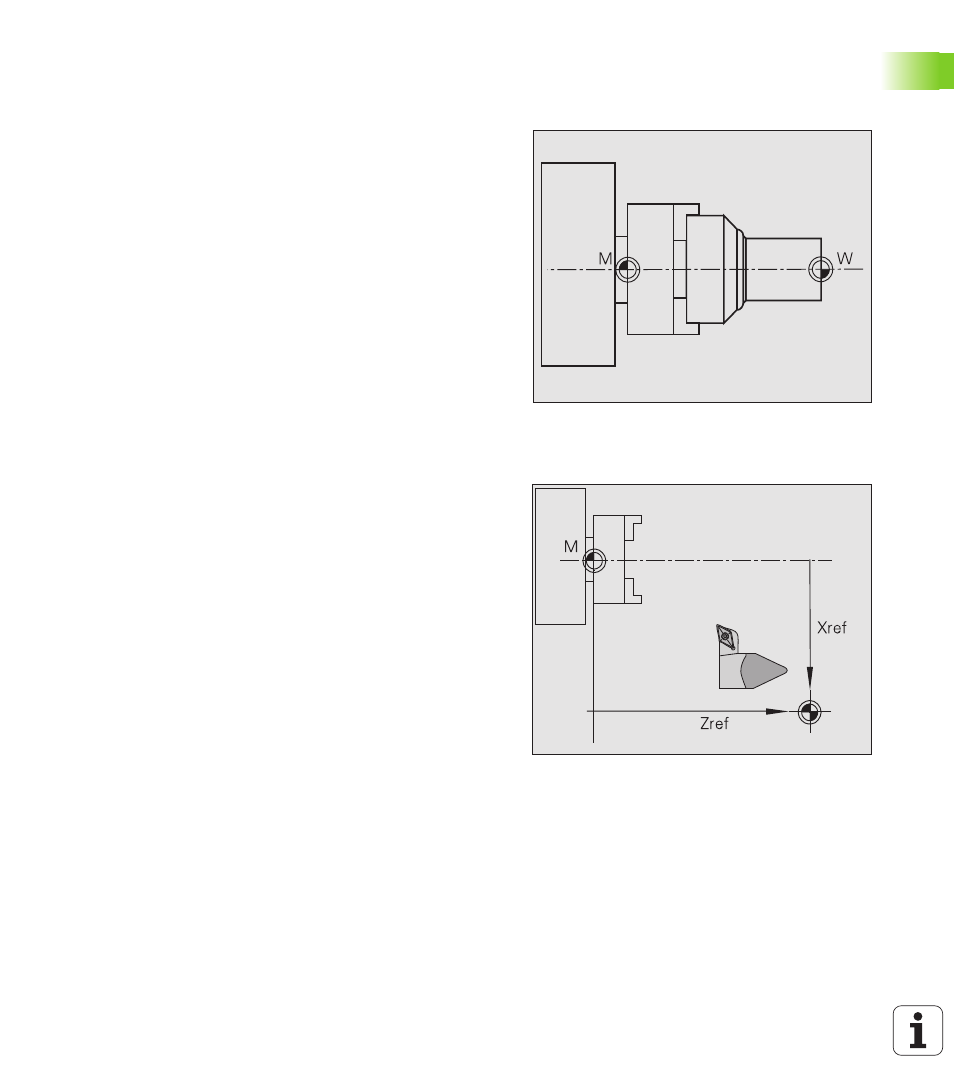

Origine macchina
Il punto di intersezione degli assi X e Z è denominato "origine
macchina". Su un tornio esso corrisponde di norma al punto di
intersezione dell'asse e della superficie del mandrino. La lettera che
identifica l'origine macchina è la "M" (figura in alto a destra).
Origine pezzo
Per la lavorazione di un pezzo è più semplice impostare sul pezzo il
punto di riferimento allo stesso modo in cui è quotato il disegno.
Questo punto è denominato "origine pezzo". La lettera che identifica
l'origine pezzo è la "W" (figura al centro a destra).
Punto di riferimento
In funzione del tipo di sistema di misura impiegato, allo spegnimento
il controllo "dimentica" la sua posizione. In tal caso è necessario
riprendere i punti di riferimento fissi dopo l'accensione del
MANUALplus. Il sistema riconosce le distanze dei punti di riferimento
dall'origine macchina (figura in basso a destra).
