Esempi di lavorazione di sagome
Sagoma di foratura lineare su superficie frontale

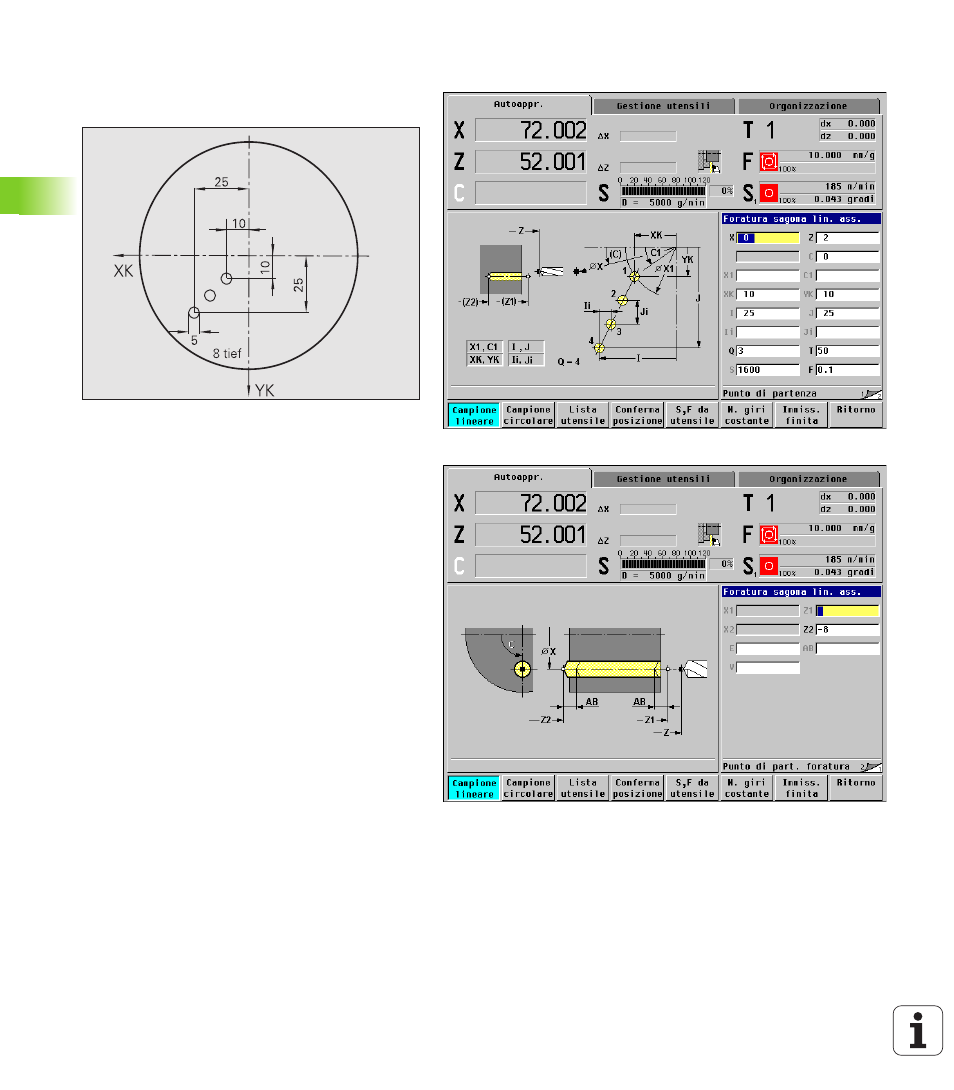

Sulla superficie frontale viene eseguita una sagoma di
foratura lineare con il ciclo "Foratura assiale". Questa
lavorazione presuppone un mandrino posizionabile e
utensili motorizzati.
Vengono indicate le coordinate del primo e dell'ultimo
foro nonché il numero dei fori (figura in alto a destra).
Per la foratura viene indicata solo la profondità (figura
in basso a destra).
Dati utensile
„ WO = 8 – Orientamento utensile
„ I = 5 – Diametro foro
„ B = 90 – Angolo dell'inserto
„ H = 1 – Utensile motorizzato
