350 6 Programmazione DIN
6.16 Cicli di esecuzione scar
ico

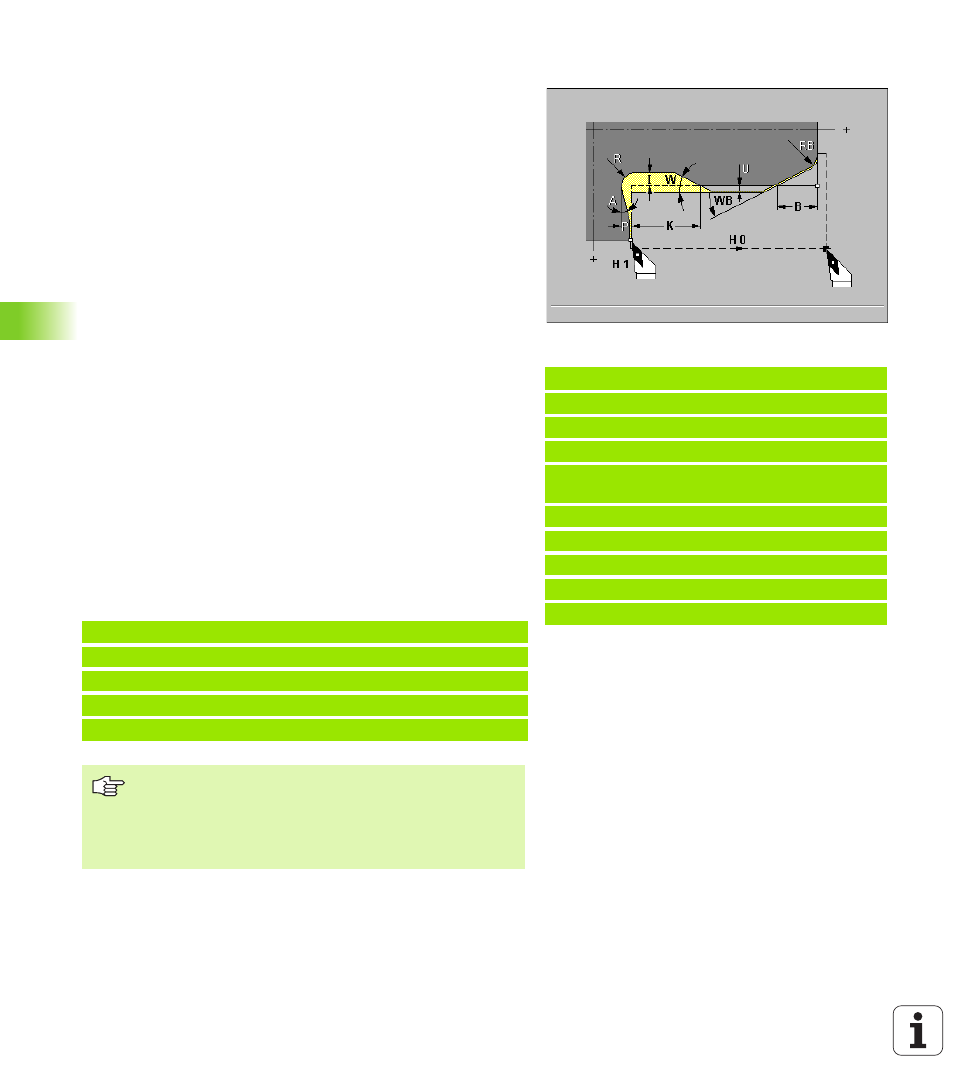

Scarico DIN 509 F con lavorazione cilindrica G852
Il ciclo esegue il cilindro sporgente, lo scarico, la superficie piana
adiacente e l'imbocco cilindrico, se è indicato uno dei parametri "B" o
"RB".
Parametri
 I Profondità scarico (default: tabella standard)
 K Lunghezza scarico (default: tabella standard)
 W Angolo scarico (default: tabella standard)
 R Raggio scarico (default: tabella standard)
 P Profondità trasversale (default: tabella standard)
 A Angolo trasversale (default: tabella standard)
 B Lunghezza imbocco – Nessuna immissione: l'imbocco cilindrico
non viene eseguito
 RB Raggio imbocco – Nessuna immissione: il raggio di imbocco non
viene eseguito
 WB Angolo imbocco (default: 45°)
 E Avanzamento ridotto (default: avanzamento attivo): per entrata e
imbocco filettato
 H Tipo di allontanamento (default: 0):
„ H=0: l'utensile ritorna al punto di partenza
„ H=1: l'utensile si trova alla fine della superficie piana
 U Sovrametallo rettifica per l'area del cilindro (default: 0)
Nota:
I parametri non programmati vengono determinati dal MANUALplus
sulla base del diametro della tabella standard (vedere “Parametri
Scarico DIN 509 E, DIN 509 F" pag. 529).
Blocchi successivi della chiamata ciclo
Esempio: G852
%852.nc
[G852]
N1 T21 G95 F0.23 G96 S248 M3
N2 G0 X60 Z2
N3 G852 I3 K15 W30 R2 P0.2 A8 B5 RB2 WB30
E0.2 H1
N4 G0 X50 Z0
N5 G1 Z-30
N6 G1 X60
N7 G80
FINE
N.. G852 I.. K.. W.. /Chiamata ciclo
N.. G0 X.. Z.. /Spigolo imbocco cilindrico
N.. G1 Z.. /Spigolo scarico
N.. G1 X.. /Punto finale superficie piana
N.. G80 /Fine descrizione profilo
„ Lo scarico viene eseguito soltanto sull'asse
longitudinale in spigoli del profilo retti e paralleli all'asse.
„ Compensazione del raggio del tagliente: viene
eseguita.
„ Sovrametallo: non viene considerato.
