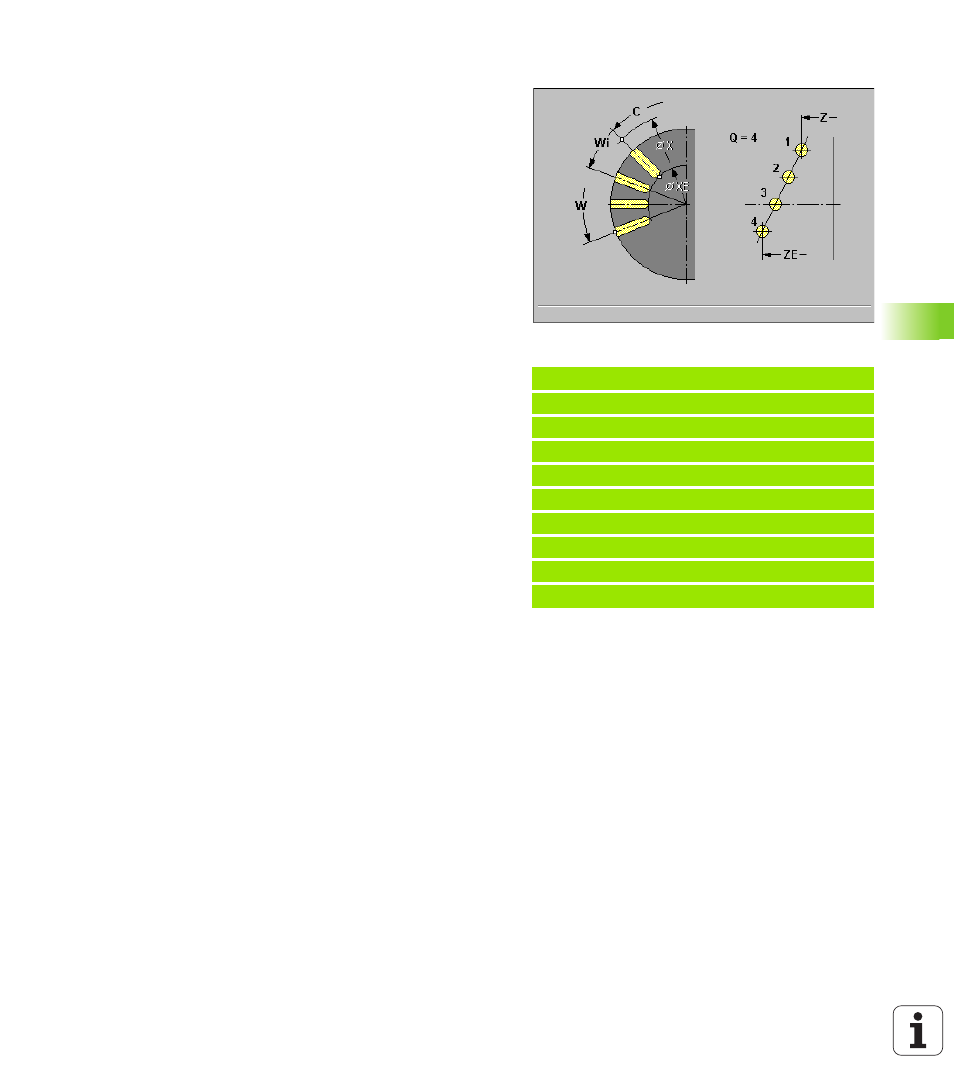

Sagoma lineare superficie cilindrica G744
L'istruzione G744 esegue una sagoma di foratura o di matrici lineare
alle medesime distanze sulla superficie cilindrica.
Combinazioni di parametri per la definizione del punto iniziale e delle
posizioni delle sagome:
„ Punto iniziale sagoma: Z e C
„ Posizioni sagoma:
„ W e Q
„ Wi e Q
Se non si inserisce il parametro "XE", si applica il ciclo di foratura/
fresatura o la descrizione della matrice del blocco NC successivo. Con
questo principio si combina la descrizione della sagoma con cicli di
foratura (G71, G74, G36) o lavorazioni di fresatura (definizioni matrice
G314, G315, G317).
Parametri
 Z Punto iniziale (coordinate polari)
 C Angolo iniziale (coordinate polari)
 X Punto iniziale foratura/fresatura (quota diametro)
 XE Punto finale foratura/fresatura (quota diametro)
 ZE Punto finale sagoma (default: Z)
 W Angolo finale – nessuna immissione: disposizione uniforme di
fori/matrici sul perimetro
 Wi Angolo finale: Incremento angolare – distanza fino alla
posizione successiva
 Q Numero fori/matrici (default: 1)
Esempio: G744
%744.nc
[G744]
N1 T60 G197 S1200 G195 F0.2 M104
N2 M14
N3 G110 C0
N4 G0 X110 Z2
N5 G744 X102 Z-10 ZE-35 C0 W270 Q5
N6 G71 X102 K7
N7 M15
